本章主要针对PC817真空三极管（triode，以后简称“三极管”。为区别起见，本章将晶体管中的三极管一般称为双极型晶体管——译注）研究如何选取工作状况，以及这些工作状况是如何影响电路AC性能的。采用的是图形与数学相结合的分析方法，不仅效率高，而且根据理论得到的结果，能较好地与实际相符。后一个优点显然正是我们所期待的，但有时候这种要求却偏偏被人们忽视。
    三极管的共阴极放大电路
    电子管最常用于放大。因此，我们需要知道如何安排电路，以及如何为电子管设定偏置，以便进行线性放大，尽量减小失真。我们将从三极管ECC83/12AX7的阳极特性开始进行研究，见图2.1。

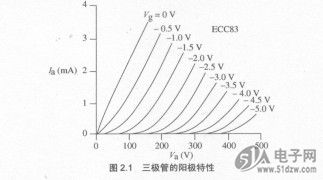

    图2.1  三极管的阳极特性


    阳极特性曲线是电子管最有用的一簇曲线。它表明了电子管在不同的栅极一阴极电压（Vgk）下，阳极电流厶与阳极电压圪的对应关系。须注意两点：一是电子管工作于高压之下（典型情况是数以十倍计地高于晶体管电路电压），而且工作电流较小；二是没有偏置电压( Vglc=0)时，电子管的阳极电流很大。这被称为到达了空间电荷极限( space-charge imited)状况，也就是说，阳极电流的大小仅由阴极发射电子的能力来决定。与双极型晶体管不同，我们要为电子管提供正确的偏置，就需朝着让其截止的方向，而不是朝着让其导通的方向。
    ——译者注：除个别大功率型号之外，音频放大电路用的大多数电子管在工作时，栅极电位都需偏置成低于阴极电位。因此，如无特别说明，书中出现的栅极一阴极电压Vgk均应为负值。出于方便计算和作相互比较的需要，Vgk在原书中，有时把数值的负号标了出来，有时又不标，有的时候是仅以其绝对值作为研究对象，而不考虑其极性情况。为尽量忠于原著，仅在必要时作译注，不再一一更正，请读者注意鉴别。
