音频控制变色好可在音频UPG2179TB-E4-A信号的驱动下发出千姿百态的色彩变化，其变化规律与音频信号的频率及电平大小有关。

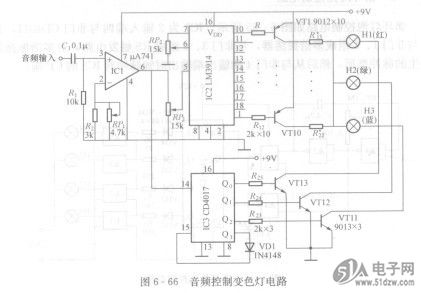

    音频控制变化灯电路如图6-66所示。IC1为运算放大器，用来对输入的音频信号进行缓冲放大，调节RPi可改变IC1的增益。IC2为10点LED电平指示器LM3914，它可以将放大的音频信号的电平分为10个等级的电平输出，调节RP2可改变输入IC2电平的大小，使音频信号在IC2输出端的电平，既能使灯达到满幅亮度而又明暗分明。IC3为十进制计数／分配器CD4017，经IC1放大的音频信号同时由它进行分频处理。
    图6 66音频控制变色灯电路
    当经放大的某一信号输入IC2后，其对应的某个输出端被选通，于是相应的半导体管导通，将对应的限流电阻接人三只彩灯的电路中。由于限流电阻R。～R12的阻值由大渐小，在VT1～VT10依次导通的过程中，灯泡的亮度也从暗逐渐变亮，即输入音频信号的大小与灯的亮度相对应。


    经IC1放大后的信号，另一路直接加至IC3⑩脚，使IC3在音频信号控制下不断计数，由于放大了的音频信号幅值较大，所以IC3的计数速度大致与音频信号频率相同，在IC3的输出端Qo～Q2依次输出高电平的作用下，VT11～VT13也依次轮流导通，分别控制灯H1～H3点亮。
    三色彩灯的亮度等级程度及VT11～VT13的切换速度，将确定三色彩灯所产生的混色显示效果，可呈现出数百种色彩。
