变压器是一种常用元器件，其种SN54LS123J类繁多，大小形状千差万别，在电源电路、控制电路、音频电路、中频电路和高频电路中，都有广泛的应用。
    (1)变压器的种类
    根据工作频率不同，变压器可分为电源变压器、音频变压器、中频变压器和高频变压器4大类，如图4-35所示。根据结构与材料的不同，变压器又可分为铁芯变压器、固定磁芯变压器、可调磁芯变压器等。铁芯变压器适用于低频，磁芯变压器更适合工作于高频。

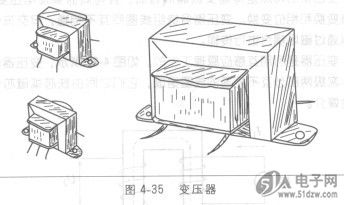

    图4-35  变压器


    电源变压器是变压器家族中最重要的成员，包括降压变压器、升压变压器、隔离变压器、自耦变压器等。
    (2)变压器的符号

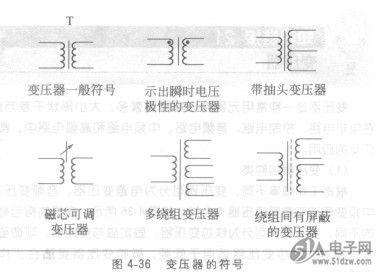

    变压器的文字符号为“T”，图形符号如图4-36所示。
