单结晶体管触发电路是一种常用的晶SLF7055T-6R8N2R8闸管触发电路。例如在图1-56所示晶闸管调光台灯电路中，就采用了单结晶体管触发
电路。

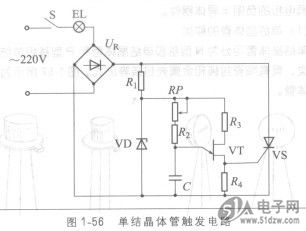

    图1-56  单结晶体管触发电路


    在交流电的每半周内，晶闸管VS由单结晶体管VT输出的窄脉冲触发导通。电源开关S接通后，单结晶体管VT仍处于截止状态，电阻R4上无电压，即晶闸管VS控制极无触发电压。这时电源经Ri、RP和R2向C充电，直到C上所充电压达到单结晶体管的峰点电压UP时，单结晶体管VT导通，C通过单结晶体管VT迅速放电，这个放电电流在电阻R4上产生一个窄脉冲电压，触发晶闸管VS导通。
    调节电位器RP可改变电容C的充电速率，从而改变单结晶体管VT输出窄脉冲触发电压的时间，也就改变了晶闸管VS的导通角，从而改变了流过照明灯泡EL的电流，实现了调光的目的。
