对于已有的板形，可利用PADS Layout所提供的RMPA2453编辑命令进行编辑。按丽钮进入选择状态，再指向编辑区按鼠标右键，在随即拉出的菜单里，选取“Select BoardOutline”命令，进人选择板形模式。选择所要编辑的板边线（使之亮白），再按鼠标右键，拉出如图3.5所示的菜单，其中相关编辑命令说明如下。
    ①Cycle命令的功能是循环切换选择，是针对重叠图件的选择工具，在此用不到。
    ②Properties--命令的功能是打开电路板边线（板形线）的属性对话框，进行其属性编辑，通常是以按键取代本命令。至于电路板边线的属性编辑，稍后说明。


    ③Move命令的功能是不断线搬移，选择本命令后，该边线将随光标而平行移动，但与之连接的边线，并不会断线。当调整合适后，按鼠标左键即可将它固定。另外，我们可以直接按键取代本命令。

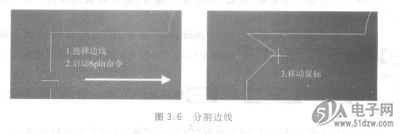

    ④Split命令的功能是分割边线，选择本命令后，所选择的边线，将从选择时光标所处位置分割成两段，其中一段固定，另一段将随光标移动而改变形状，当其形状合适后，按鼠标左键即可固定（图3.6）。
    图3 6分割边线


    ⑤Add Corner命令的功能是新增转角，选择本命令后，所选择的边线，将从选择时光标所处位置分割成两段，且随光标移动而改变形状，当其形状合适后，按鼠标左键即可固定（图3.7）。
