红外发射电路

发布时间:2013/4/12 21:49:23 访问次数:3076

    红外发射电路由555时基电路(ICl)和红外发光FDN5618P二极管(VDl)等组成,如图3-58所示。IC1构成自激多谐振荡器,产生频率为40kHz、占空比约为1/3的方波脉冲,驱动红外发光二极管VDi向外发射被40kHz方波脉冲调制的红外光。

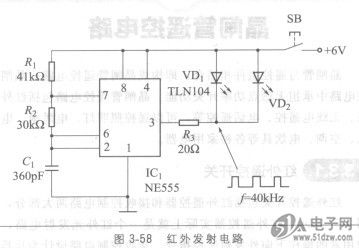

      图3-58  红外发射电路


    SB是遥控按钮,使用时按下SB,接通+6V电源,红外发射电路即发射红外光遥控指令。VD2是可见光发光二极管,作为遥控器工作指示灯。R3是VDi和VD2的限流电阻。
    接收控制电路
    接收控制电路如图3 59所示,由红外接收电路、反相器、双稳态触发器、双向晶闸管、电源电路等部分组成。
    红外接收电路采用了专用集成电路CX20106 (ICii),如图3-60所示。该集成电路内部包含有前置放大器、限幅放大器、带通滤波器、检波器、积分器和整形电路,接收中心频率为40kHz,可通过改变R12进行微调。VDl1是红外光电二极管。

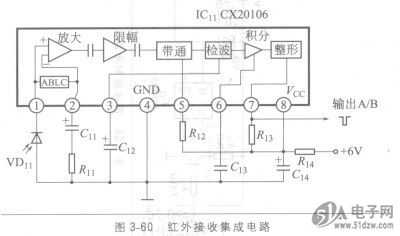

     图3-60  红外接收集成电路


    当红外光电二极管VD11接收到与中心频率相同的红外光信号后,经专用集成电路CX20106 (ICii)处理后,其输出端(第7脚)由高电平变为低电平,使后续电路工作。调节R11可调整接收灵敏度。CX20106内含自动偏置电路(ABLC),可以保证其在不同的光线背景下,都能正常工作。
    晶体管VT构成反相器,将ICii第7脚输出的低电平反相为高电平,其上升浩触发双稳态触发器IC12翻转。

    红外发射电路由555时基电路(ICl)和红外发光FDN5618P二极管(VDl)等组成,如图3-58所示。IC1构成自激多谐振荡器,产生频率为40kHz、占空比约为1/3的方波脉冲,驱动红外发光二极管VDi向外发射被40kHz方波脉冲调制的红外光。
      图3-58  红外发射电路


    SB是遥控按钮,使用时按下SB,接通+6V电源,红外发射电路即发射红外光遥控指令。VD2是可见光发光二极管,作为遥控器工作指示灯。R3是VDi和VD2的限流电阻。
    接收控制电路
    接收控制电路如图3 59所示,由红外接收电路、反相器、双稳态触发器、双向晶闸管、电源电路等部分组成。
    红外接收电路采用了专用集成电路CX20106 (ICii),如图3-60所示。该集成电路内部包含有前置放大器、限幅放大器、带通滤波器、检波器、积分器和整形电路,接收中心频率为40kHz,可通过改变R12进行微调。VDl1是红外光电二极管。
     图3-60  红外接收集成电路


    当红外光电二极管VD11接收到与中心频率相同的红外光信号后,经专用集成电路CX20106 (ICii)处理后,其输出端(第7脚)由高电平变为低电平,使后续电路工作。调节R11可调整接收灵敏度。CX20106内含自动偏置电路(ABLC),可以保证其在不同的光线背景下,都能正常工作。
    晶体管VT构成反相器,将ICii第7脚输出的低电平反相为高电平,其上升浩触发双稳态触发器IC12翻转。
