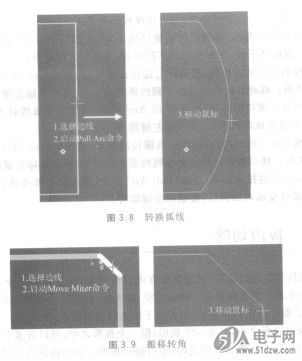

Pull Arc命令的功能BAT54-04是将选取的边线转换成弧线，选择本命令后，所选择的边线将成为弧线，且随光标移动而改变弧线的半径，当其半径合适后，按鼠标左键即可固定。
    Move Miter命令的功能是搬移（调整）转角或斜边线，选择本命令后，所选择的斜边线，将随光标移动而移动，当转角合适后，按鼠标左键即可固定（图3.9）。
    Select Shape命令的功能是选择整个板形。
    Cancel俞令的功能是取消（退出）绘制板形，通常我们会直接按键，取代本命令。
  在此要对前一个单元所绘制的板形进行修改，把其上方凸出的半圆，改成往下凹陷的半圆；而左下与右下的斜边，也要缩小一点，并改为往内凹陷的半圆，如图3.10所示。在PADS Layout里，按下列步骤操作。


    ①按豳钮进入选择状态，再指向编辑区，按鼠标右键，在随即拉出的菜单里，选择“Select Board Outline”命令，进人选择板形模式。
    ②选择上方圆弧线，再按鼠标右键拉出菜单，选择“Pull A，。”命令，进入调整弧线状态。鼠标往下拉，让弧线变成下凹圆后，按鼠标左键即可。
    ③选择右下方的斜边线，按鼠标右键拉出菜单，选择“Move Mit。，”命令，进入调整转角状态。移动鼠标将斜边缩小到约原来的一半，再按鼠标左键即可。
    ④按鼠标右键拉出菜单，选择“Pull Arc”命令，进入调整弧线状态。鼠标往左上方移，让弧线变成内凹圆后，按鼠标左键即可。


    ⑤选择左下方的斜边线，按鼠标右键拉出菜单，选择“Mov。Mite，”命令，进入调整转角状态。移动鼠标将斜边缩小到约原来的一半，再按鼠标左键即可。
    ⑥按鼠标右键拉出菜单，选取“Pull Arc”命令，进入调整弧线状态。鼠标往右上方移，让弧线变成内凹圆后，按鼠标左键即可。
