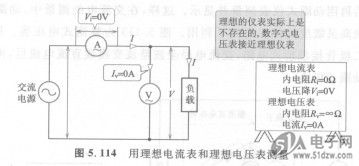

图5.114所示的是一个测定负荷1N4762(1W/82V)电流和电压的电路。假定电流表的内阻Ri为0Q，电流表的电压降则为OV，这样的电流表称为理想电流表。假定电压表的电阻为00Q，则通过电压表的电流为OA，这样的电压表称为理想电压表。用理想仪表测量时，不会打乱电路的测量环境。实际的指示式仪表中，要使指针摆动，必须消耗掉一部分电能。因此只要仪表连接到电路上，就会产生由仪表自身损耗而引起的测量误差。因此，仪表都规定了允许误差（准确度）。显然，理想仪表一定要具有很高的准确度。

    表5.9中对不同类型电压表的内阻作了比较（估算值）。电子电压表和数字电压表的内阻很高，这是因为电压表内设置了高输入电阻的高灵敏度放大器。
