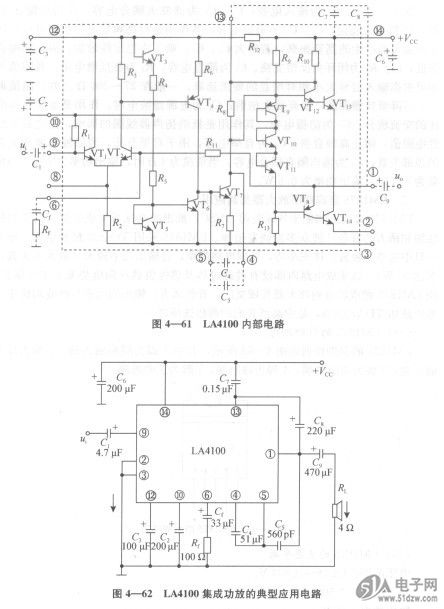

如图4-62所示为S3G(1N5404)功放集S3G(1N5404)成电路组成的互补对称功率放大电路。
    图4-62中，Cl为输入电容；C2、C3为滤波去耦合电容，作用是保证10脚、12脚电位稳定；C4、C。为消振电容，其作用是对高频端进行相位补偿，防止电路可能产生的高频振荡，若增大C4、C5，则工作稳定性增加，但高频增益降低；Cf、Rf为闭环负反馈支路，Cf为隔直电容，Rf为负反馈电阻，其阻值大小可根据输入信号大小和对增益的要求选取，一般在27～200 Q之间，阻值调小，可降低反馈深度，提高放大倍数；C6为电源滤波电容，作用是滤除电源电压的交流成分；C，为防振电容，其作用是抵消扬声器线圈的影响，使之近于线性电阻值，防止高频自激；C8为自举电容，用于自举升压，消除输出波形上部的顶部失真；C为输出隔直耦合电容，当负载为4Q时，输出功率为1W，当负载为8Q时，输出功率为0.5W。
