整流式仪表的结构
发布时间:2012/7/27 20:33:30 访问次数:1054

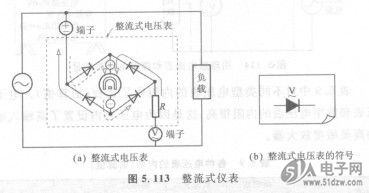

整流式仪表中，首先将被测交流电RL203经二极管整流，变换成直流电，然后再用动圈式仪表测量并显示。这样，在交流电的测量中，动圈式仪表高灵敏度的优点得到了利用。图5.113为整流式电压表。用4个二极管接成桥式电路，交流电经全波整流变换成直流电流后，再流入动圈式仪表。
整流式仪表的指针指示的是电流变化的平均值，而一般情况下，交流电流、电压的大小用有效值来表示。因此，仪表的标尺刻度应变换成有效值。这样一来当被测交流波形为非正弦时就会产生误差。
在对畸变了的正弦交流电进行测量时，可以采用热电式仪表，以便测取真有效值。
整流式仪表中，首先将被测交流电RL203经二极管整流，变换成直流电，然后再用动圈式仪表测量并显示。这样，在交流电的测量中，动圈式仪表高灵敏度的优点得到了利用。图5.113为整流式电压表。用4个二极管接成桥式电路，交流电经全波整流变换成直流电流后，再流入动圈式仪表。
整流式仪表的指针指示的是电流变化的平均值，而一般情况下，交流电流、电压的大小用有效值来表示。因此，仪表的标尺刻度应变换成有效值。这样一来当被测交流波形为非正弦时就会产生误差。
在对畸变了的正弦交流电进行测量时，可以采用热电式仪表，以便测取真有效值。
