另外要注意的是环境SF12的湿度。若湿度太高则绝缘性能会下降，应该在充分干燥之后按图7. 31所示的方法进行防湿处理，防湿处理后的情形如图7.32所示。

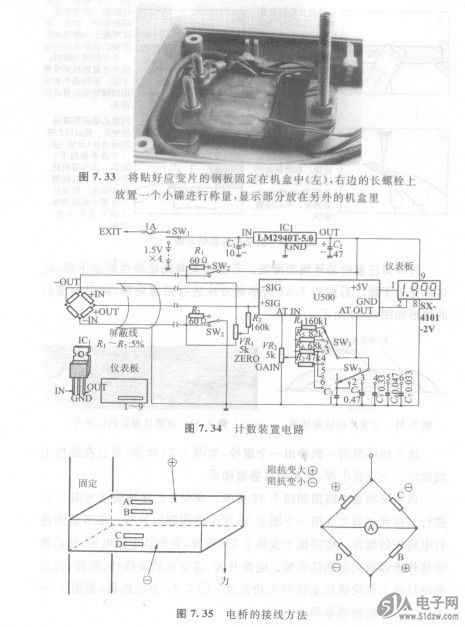

    这个传感器的一侧伸出一个螺栓，如图7.33所示，而且在螺栓上端固定一个玩具小碟，将来用以盛装硬币。
    该系统的总电路图如图7. 34所示。应变片的接线请参考图7.35迸行。在此之前先介绍一下图7. 36所示的印制电路板。参考该图进行电路板的制作。电路板上安装了5V电源，先确认电源电压，然后再连接传感器放大器和仪表板。电源开关、应变片的接线柱、旋钮、仪表板的接线工作完成后系统即大功告成。图7.37为电路板，而图7.38为显示部分的内部布局。
