CMC-P型软启动器外观
发布时间:2012/6/8 19:53:21 访问次数:775
CMC-P型软启动器SAA7129H的接线如图8-4所示。

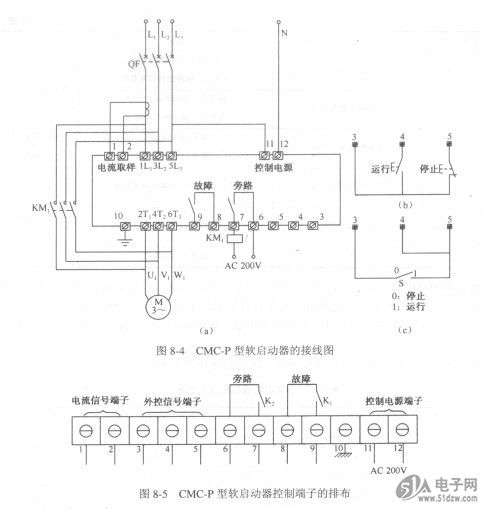

图8-4 (a)中，1L1、3L2、5L3接电源端，2T1、4T2、6T3接电动机端，端子的标志在标签上，交流接触器KMi如图安装，一定要注意1Li、3L2、SL3和2Ti、4T2、6T3的对应连接关系，否则将因短路损害内部晶闸管，交换Ul、Vl、Wl的相序将改变电动机的旋转方向。控制端子的排布如图8-5所示。
CMC-P型软启动器SAA7129H的接线如图8-4所示。
图8-4 (a)中，1L1、3L2、5L3接电源端，2T1、4T2、6T3接电动机端，端子的标志在标签上，交流接触器KMi如图安装，一定要注意1Li、3L2、SL3和2Ti、4T2、6T3的对应连接关系，否则将因短路损害内部晶闸管，交换Ul、Vl、Wl的相序将改变电动机的旋转方向。控制端子的排布如图8-5所示。
