使用石英振子
发布时间:2012/6/1 19:36:55 访问次数:1344
石英是氧化硅晶体，当对它施CNY17-2加机械应力时会产生电荷；加电压时会发生振动，称此为压电效应。给石英设置电极加电压时所得到的电学的固有振动不怎么受所加电压或者环境温度的影响。因此，如果把石英振子用于振荡电路，将会得到频率非常稳定的振荡输出。所以石英广泛应用于钟表、个人计算杌的时钟脉冲、无线电基准信号等方向。石英振荡电路在数字电路中如图14.17所示经常应用于使用CMOS变换器的方波发生器。这里就晶体管正弦波振荡电路作以介绍。

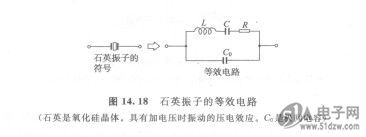

如图14.18所示，电路中石英振子的振动系统可以用L、C、R的串联共振电路表示。Co是极间电容。
石英是氧化硅晶体，当对它施CNY17-2加机械应力时会产生电荷；加电压时会发生振动，称此为压电效应。给石英设置电极加电压时所得到的电学的固有振动不怎么受所加电压或者环境温度的影响。因此，如果把石英振子用于振荡电路，将会得到频率非常稳定的振荡输出。所以石英广泛应用于钟表、个人计算杌的时钟脉冲、无线电基准信号等方向。石英振荡电路在数字电路中如图14.17所示经常应用于使用CMOS变换器的方波发生器。这里就晶体管正弦波振荡电路作以介绍。
如图14.18所示，电路中石英振子的振动系统可以用L、C、R的串联共振电路表示。Co是极间电容。
