在了解这个控制器的TMS320VC5509PGE31功能以后，下面来看一看如何实现这个控制器。该控制器由3部分组成，分别是主控板、电源板和灯光控制板。

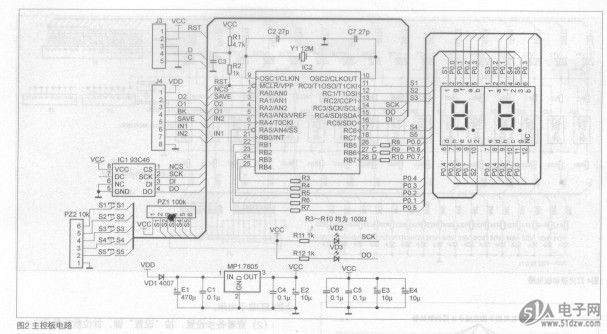

    如图2所示是主控板的电路原理图。主板使用了PIC16Ff3为控制芯片，外接5位数码管和5个按键，SPI接口芯片93C46用作参数的保存，预留了ISP接口。板上还留有7805稳压芯片的位置，如果在其他制作中使用，电源板不能提供5v电压，可以通过7805稳压后给单片机供电。主板使用8根外接引脚输出。

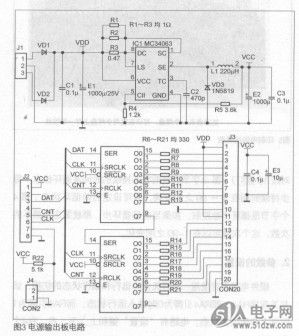

    图3所示是电源驱动板电路原理。该板有整流、滤波电路，34063制作的稳压电源，用于对主板及输出板供电。2只74HC595扩充输出接口，形成16路输出。该板留有一个8针插座，可与主板相连，有一个20Pin的插座，用来和灯光驱动板相连。
    图4是灯光驱动板的部分电路，由于1 6路驱动输出完全一致，因此省略了部分电路。板上共有16路光耦输出，用来驱动晶闸管。


    板上所用的光耦和晶闸管分别是MC3020和BTA06，BTA06在安装适当的散热器以后可以通过6A的电流，因此，理论上每一路可带约1200W的负载，1 6路共可带1200×16=19200W负载。当然，受限于印制电路板的电流通过能力及端子能够承受的
电流，所有路数能够控制的功率远远达不到这么多，具体能达到多少，取决于所选择的端子的电流通过能力、对印板铜线的处理、散热的处理等。印制电路板设计时电流通过能力有所考虑，预留了一些焊盘，必要时可以加焊粗铜线来增大电流通过能力，如图5所示。
