变频器中的PID及电源反接问题
发布时间:2012/6/7 20:05:05 访问次数:1620
1.变频器的PID
目前市场上多数的DM9000AEP变频器都具备PID功能,这是变频器的一个附加功能,它相当于把一个独立的PID控制器植入到变频器中,在变频器的参数显示和数据输入区域增加专门月于实现PID的区域,这种PID控制器的使用方法与常规PID也基本类似,不过,与常规PID的不同点表现在以下几个方面:
①设定值的显示和输入,以及实际值的显示直接利用变频器的屏幕完成;
②实际反馈值直接利用变频器的模拟输入端子进入PID;
③PID的模拟输出直接进入变频器内部,不再需要任何接线。
2.变频器的电源反接问题

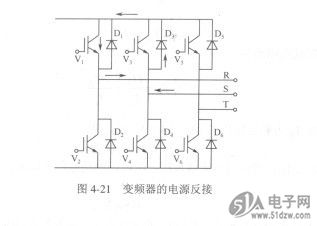

由于通用变频器逆变部分结构的原因,它不像软启动器那样可以直接将三相电源接到输出侧,否则会损坏变频器,以图4-1所示的通用变频器为例,如果UVW侧接到电源上,则任何一个IGBT模块导通,都会和某个反并联二极管构成短路而烧毁IGBT或二极管,以Vl导通为例,S相电源为正电压,R相电源为负电压,则S相电流经过D3和Vl与R相直接短路,而损坏逆变器件,如图4-21所示。
1.变频器的PID
目前市场上多数的DM9000AEP变频器都具备PID功能,这是变频器的一个附加功能,它相当于把一个独立的PID控制器植入到变频器中,在变频器的参数显示和数据输入区域增加专门月于实现PID的区域,这种PID控制器的使用方法与常规PID也基本类似,不过,与常规PID的不同点表现在以下几个方面:
①设定值的显示和输入,以及实际值的显示直接利用变频器的屏幕完成;
②实际反馈值直接利用变频器的模拟输入端子进入PID;
③PID的模拟输出直接进入变频器内部,不再需要任何接线。
2.变频器的电源反接问题
由于通用变频器逆变部分结构的原因,它不像软启动器那样可以直接将三相电源接到输出侧,否则会损坏变频器,以图4-1所示的通用变频器为例,如果UVW侧接到电源上,则任何一个IGBT模块导通,都会和某个反并联二极管构成短路而烧毁IGBT或二极管,以Vl导通为例,S相电源为正电压,R相电源为负电压,则S相电流经过D3和Vl与R相直接短路,而损坏逆变器件,如图4-21所示。
