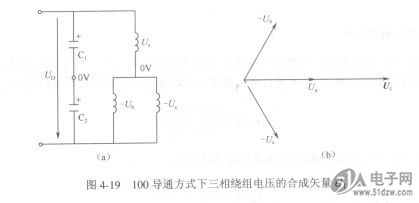

介绍变频器逆变部分6个电压矢量的概念，变频器的逆变部分由6个晶体管桥接组成，给三相交流电动机的3个绕组a、b、c接通电源，如图4-1所示，用三位二进制数字来表示3个桥臂，1表示上面的晶体管导通，0表示下面的晶体管导通，如100表示Vl、V4和V6导通，011表示V2、V3和V5导通，还有010、101、001、100共6种导通方式，再加上OV短接供电方式000和111，共有8种组合方式，000和111只在转矩大于负载转矩时施加，考虑到3个绕组a、b、c在空间位置上相差120。，对于有中性线星形接法的2极交流电动机，100导通方式，则三相绕组的电压矢量如图4-19 (b)所示。

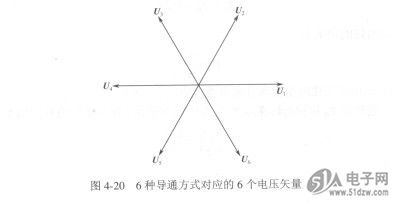

    Ua的幅值等于UD／2，Ub和Ue的幅值也等于UD/2，合成的总电压矢量为Ul，Ul的幅值等于UD，对应101合成的电压矢量为U2，U2比U逆时针旋转60^。，对应001合成的电压矢量为U3，U3比U2逆时针旋转60^。，对应011合成的电压矢量为U4，U4比玑逆时针旋转60^。，对应010合成的电压矢量为U5，U5比U4逆时针旋转609，对应110合成的电压矢量为U6，U6比U5逆时针旋转60^。，6个电压矢量Ul、U2、U3、U4、U5、既如图4-20所示。
