0P放大器UPC 4570的电路结构

发布时间:2012/5/18 19:44:25 访问次数:3687

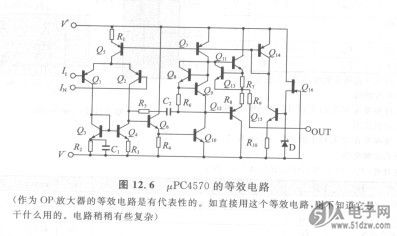

    图12.6是tlPC45 70的内TMS320LF2407APGEA部等效电路,稍有点复杂。该图作为OP放大器的等效电路足有代表性的。

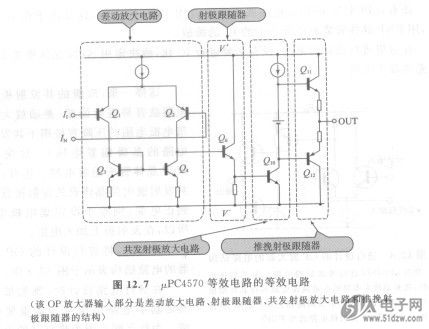

    图12.7是将图12.6的等效电路进一步简化改画之后的等效电路。



    该OP放大器的输入级是使用PNP晶体管Qi、Q2的差动放大电路。在Qi、Q2的集电极上所加的晶体管Q3、Q4是称为电流镜像(Current Mi,ro,)的电路,在Q1、Q2上流动的电流像在镜子里见到的那样、为同一值而进行工作,这是一种恒流电路。差动放大电路的负载采用恒流源(电流镜像),所以由晶体管的集电极看到的负载电阻阻抗很大,可提高这一级的电压增益(可以认为电流源的阻抗为无限大)。


    Q6是射极跟随器,由于输出阻抗的下降,差动放大电路的输出阻抗与下一级的输入电容没有形成低通滤波器,它是一个缓冲放大器(Buffer Amplifier)(如形成低通滤波器,则在高频范围电压增益就下降)。它也有从差动放大级不取出太多电流的作用(由于射极跟随器的输入阻抗高)。
    Q10是将发射极完全接地后的共发射极放大电路。在Q10的集电极上加入恒流源,它是为了增大集电极的阻抗,使这一级的电压增益提高到最大值。
    输出级是推挽射极跟随器,它提高了驱动负载的能力(在一只晶体管的射极跟随器中,驱动负载的电流受到发射极电阻的限制)。

    图12.6是tlPC45 70的内TMS320LF2407APGEA部等效电路,稍有点复杂。该图作为OP放大器的等效电路足有代表性的。
    图12.7是将图12.6的等效电路进一步简化改画之后的等效电路。



    该OP放大器的输入级是使用PNP晶体管Qi、Q2的差动放大电路。在Qi、Q2的集电极上所加的晶体管Q3、Q4是称为电流镜像(Current Mi,ro,)的电路,在Q1、Q2上流动的电流像在镜子里见到的那样、为同一值而进行工作,这是一种恒流电路。差动放大电路的负载采用恒流源(电流镜像),所以由晶体管的集电极看到的负载电阻阻抗很大,可提高这一级的电压增益(可以认为电流源的阻抗为无限大)。


    Q6是射极跟随器,由于输出阻抗的下降,差动放大电路的输出阻抗与下一级的输入电容没有形成低通滤波器,它是一个缓冲放大器(Buffer Amplifier)(如形成低通滤波器,则在高频范围电压增益就下降)。它也有从差动放大级不取出太多电流的作用(由于射极跟随器的输入阻抗高)。
    Q10是将发射极完全接地后的共发射极放大电路。在Q10的集电极上加入恒流源,它是为了增大集电极的阻抗,使这一级的电压增益提高到最大值。
    输出级是推挽射极跟随器,它提高了驱动负载的能力(在一只晶体管的射极跟随器中,驱动负载的电流受到发射极电阻的限制)。
