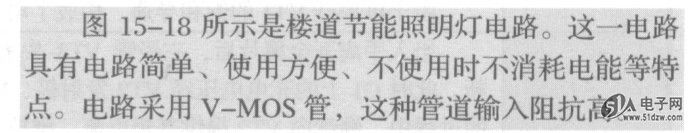

1．静态分析


    平时场效应管VT1控制栅极因无控制电压而处于截止状态，源极与漏极间的内阻很大，相当于开路，切断了灯泡的电流回路，电灯泡处于熄灭状态。
    2．触发分析
    当按延时开关Sl后，220V交流电压由二极管VD1整流，经降压电阻Rl向电容Cl充电。Cl充电后，向VT1提供栅极控制电压，场效应管VT1饱和导通，220V电压经二极管VD3、电灯泡，VT1构成回路，电灯泡点亮发光。
    3．自动熄灭分析
    行人离开后，刚才在电容Cl上的充电电压，开始通过电阻R2放电，（因VT1是V-MOS场效应管，有着很大的输入阻抗，所以放电主要通过R2）。
    随着电容Cl放电的进行，Cl上的电压按指数规律下降，HAT1023R-EL当电压下降到VT1的阈值电压时，VT1由饱和状态转到截止状态，切断了电灯泡的通电回路，电灯泡因为无电流而熄灭。电路再次进入等待状态。
