家用的各种电风扇电路是相似的，且电路并不复杂，主要是调速电路有些变化。调速电路有以下两大类：
    (1)分挡调速电路，这是普通电风扇采用的方式，这其中也分有电抗法调速电路、抽头法调速电路。
    (2)电子无级调速电路。
    1．电抗法调速电风扇控制电路

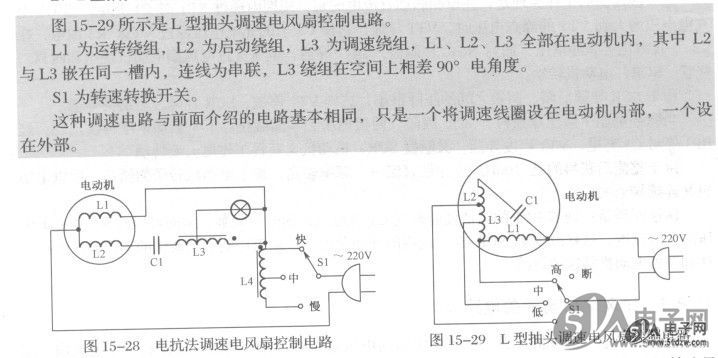

    图15-28所示是电抗法调速电风扇控制电路。电动机采用电容式电动机，Ll为运转绕组，Cl为启动电容，L2为启动绕组，L3为指示线圈，L4为调速线圈，L3和L4绕在同一铁芯上，Sl为转速转换开关。
    接通电源后，电流流过电动机的启动和运转绕组，电动机启动。在指示线圈L3抽头上获得合适的电压，供给指示灯。


    2. L型抽头调速电风扇控制电路


    当Sl在图示高挡转速时，输入的220V电压全部加到运转绕组Ll上，此时电动机转速最快，风量最大。当Sl在中挡位置时，L3的一部分与运转绕组相串联，使运转绕组两端的电压下降，电动机转速下降，风量减小。
    L型抽头调速电风扇控制电路适用于220V供电的风扇。
    3．T型抽头调速电风扇控制电路
    4．无级调速电风扇控制电路
    图15-31所示是一种无级调速电风扇控制电路。电路中的SCR是晶闸管，VT1是N型双基极单结晶体管。这实际上是一个晶闸管调压电路，这种调节电路可以连续调节供给电动机的电压，从而没有分级调节。
    VDJ~VD4等四只二极管构成桥式整流电路，将220V交流电整流成单相脉动直流电，加到SCR的阳极与阴极之间，SCR作为整流电路的负载。
    整流电路输出的直流电压经Rl降压后，加到VT1、R2、R3、RP1和Cl构成的张弛振荡器，这一电路为SCR的控制极提供触发脉冲。
    调速原理是：调节RP1的阻值便能改变C1充电回路的时间常数，R2A15112FP从而可以改变C1充电电压的上升速度，这样改变了SCR在一周内的导通角大小，从而控制了电动机的工作电压大小，达到调整电动机转速的目的。
