简易光控开关
发布时间:2011/12/12 9:29:02 访问次数:809

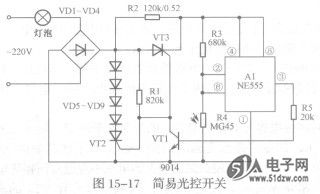

图15-17所示是简易光控开关电路。
电路中，220V交流电经电灯泡及VDl~ VD4组成的桥式整流电路整流后，ICD2042ASC-6获得直流电压。这一电压通过降压电阻R2为集成电路Al供电。R3与R4组成分压电路，R4为光敏电阻。

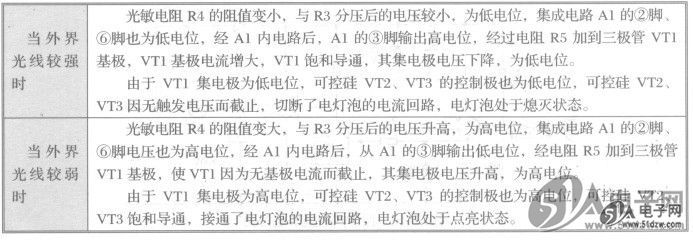

当光线较强时，光敏电阻R4的阻值变小；光线较弱时，光敏电阻R4阻值较大。这样，光线发生强弱变化时，光敏电阻R4与R3分压后输出电压发生了改变，使集成电路Al的②脚、⑥脚电压也随光线的强弱变化而发生改变。
电路中VD5~ VD9是为Al提供直流工作电压而设置的。
图15-17所示是简易光控开关电路。
电路中，220V交流电经电灯泡及VDl~ VD4组成的桥式整流电路整流后，ICD2042ASC-6获得直流电压。这一电压通过降压电阻R2为集成电路Al供电。R3与R4组成分压电路，R4为光敏电阻。
当光线较强时，光敏电阻R4的阻值变小；光线较弱时，光敏电阻R4阻值较大。这样，光线发生强弱变化时，光敏电阻R4与R3分压后输出电压发生了改变，使集成电路Al的②脚、⑥脚电压也随光线的强弱变化而发生改变。
电路中VD5~ VD9是为Al提供直流工作电压而设置的。
