1．开关电源电路的工作流程

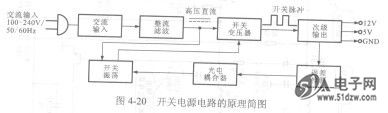

    图4-20所示为开关电源电路的工作流程图。


    由图可知，开关电源电路实际上是由交流输入滤波电路、桥式整流电路（或桥式整流堆）、开关变压器及整流滤波和输出电路构成的直流供电电路。
    采用这种方式，由于工作频率的升高，变压器和电解电容器的体积会大大减小；而且采用开关脉冲的工作方式，电源的效率会大大提高。因而在电视机和电脑显示器中都采用开关电源。

    2．开关电源电路的结构组成
    当我们对开关电源电路的工作流程有了一定的了解后，T5232FL就可以具体看一下开关电源电路的结构组成，该电路主要是由熔断器Fl01、互感滤波器LF101、滤波电容器CX101. CY101、CY102、桥式整流堆BD101、滤波电容器Cl01、开关场效应晶体管Ql01、开关振荡控制集成电路Ul01、开关变压器Tl01、光电耦合器PC201、误差检测电路U201(KIA431)及取样电阻器R205. R211、R214、R210等构成的。
