除氧器给水要求：两路进水，可以一路也可以两路同时进水；可以自动进水，也可以手动进水；水至上液位限程，停止进水，水至下液位限程则启动电磁阀进水。

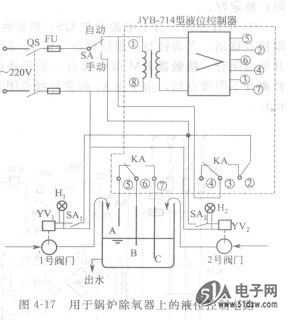

    工作原理  合上电源开关QS，将转换开关SA置于“自动”位置。若要启动1号供水，只要将开关SAi合上、SA2断开；若要1号、2号同时供水，只要将SA1、SA2都合上。
    设图中所示的水位及各触点的位置为液位控制器停止工作时的情况。当水位下降至离开电极B时，三极管VT2基极失去偏压而截止，VT1导通，继电器KA得电吸合，其常开触点闭合，电磁阀YV得电吸合，向除氧器内进水，指示灯H亮。同时触点6、7和2、3闭合，做好上水位动作的准备。这时水位继续上升，在电极A和B未被水路接通前，由于触点5、6断开，6、7闭合，所以KA仍保持吸合状态，只有当水位达到电极A时，三极管VT2基极得到偏压而导通，VT1截止，KA失电释放，其常开触点断开，电磁阀YV失电释放，恢复闭合状态，停止进水，指示灯H灭。同时触点5、6和4、3闭合，做好下水位动作的准备。如此重复上述过程。V2252I
    如果采用水泵给水．只要将电磁阀YV改为交流接触器，用交流接触器再去控制水泵电动机即可。
    如果用于抽液式液位控制，即进水为连续进水，而要求水位达到上限位线时将水抽出，水位降至下限位线时停止抽水，则只要将触点2的接线改接到触点4上即可，其他部分不必改动。

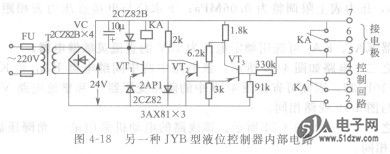

    另一种JYB型液位控制器内部电路图如图4-18所示。该电路采用施密特电路(VT2、VT3组成)，使液位控制器的动作可靠性进一步提高。
