随着电子科学技术的发展，彩色电视机已走进千家万户，成为人们文化娱乐生活的主要家电产品。然而随着彩色电视机普及率的提高，其维修量也在日益增多。为了满足广大维修人员的需要，特选编几种典型机型的维修实例供大家参考。
    1．长虹C2919PK型彩电图像无彩色
    故障现象：机器工作时，图像无彩色，伴音正常。
    案例分析：问题一般出现在色解码电路。检修时，打开机盖，用万用表测色解码电路TA8783(15)脚PAL/N制式转换控制端，发现该脚电压忽高忽低地变化。正常接收PAL制信号时应为OV，由此判断色解码电路或PAL/N选频网络存在故障。

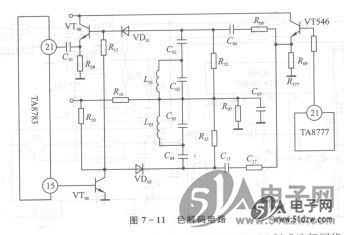

    用示波器检测AV/TV转换开关TA8777(21)脚输出的色度信号，波形正常。该色度信号通过VT₅₄₆、VT₀₈及LC组成的选频网络送往解码电路TA8783(21)脚。测(21)脚无色度信号输入，说明TA8777(21)脚与TA8783(21)脚之间存在故障。有关电路如图7- 11所示。

    TA8777(21)脚输出的色度信号经VT546放大后进人PAL/N制式选频网络。机器接收到PAL制式时，TA8783(15)脚输出低电频OV，VT₀₆截止，VD₀₁反偏截止，VD₀₂正偏导通，C₀₅、L₀₂组成的LC电路并联谐振手4.43MHz频率上，选出4.43MHz色度信号输往VT08基极，
再通过C₁₄₀送往TA8783(21)脚。
    机器接收N制信号时，TA8783(15)脚输出高电平7V，VT₀₆饱和导通，VD₀₂反偏，VD₀₁正偏，C₀₃、L₀₁，组成的并联谐振网络谐振于3.58MHz选出3.58MHz色度信号送往VT₀₈基极。用示波器测量TA8783(21)脚有正常的色度输出，用万用表测试VT₀₆、VT₀₈各极电压，发现VT₀₈的e、c极电压相等，怀疑VT₀₈有问题。取下VT₀₈，发现其内部严重漏电。
    处理措施：更换VT₀₈后，图像彩色恢复正常。

    2．康佳    故障现象：机器遥控关机后伴音及图像消失，但仍有微弱的光栅闪动。
    案例分析：问题可能出现在遥控美机控制电路，如图7 -12所示。由原理可知：遥控关机时，微处理器IC601的待机控制端(8)脚变为低电平OV，VT₆₂₀截止，VT₉₀₃导通，使VD₉₀₆正向导通，光电耦合管IC902的(1)、(2)脚内部的发光管亮度增强，(3)、(4)脚之间的光敏管阻值剧减，使直耦放大管VT₉₀₁趋于饱和导通，电源厚膜集成块IC908的(8)、(9)之间的电阻减小，+B电压大幅度下降至17V左右。
    检修时，打开机盖，用万用表测IC902的(1)脚外接电阻R₉₀₂上端电压，该电压在正常收视时与待机时均应为13.5V，但实测在待机时为7.8V，属不正常。由原理可知：13.5V电压在正常工作时由VD₉₀₅整流、C921滤波、VD₉₁₈降压产生；在待机状态时，由于VD₉₀₇负极电压变为2.8V，无法维持IC902内部的发光管供电，所以另一路13.5V供电电路，即由VD₉₀₅整流、C918滤波产生13.5V。该电压在待机时变为14V，再由VT902的集电极输出13.5V，继续为IC902供电。现在待机时该电压为7.8V，说明该电路有问题。
    仔细检查VD₉₀₅、C₉₁₈。、R₉₂₂、R₉₂₃、VT₉₀₂等相关元件，发现VT₉₀₂内部漏电。
    处理措施：更换VT₉₀₂后，故障当即排除。
