XC2S100E-2FG456I扎带扎线总线束结构剖面,线束直径D≤50mm,扎带总线束扎线总线束结构,分线荣导线束分线要求.

当导线束需要出现分支时,为防止导线束由于分线而发生扭曲现象,导线束分线前应考虑好分支导线束的走向和安装位置;根据分支导线束所在的环境和直径选择不同的捆扎方法。对于VU板上或者导线束直径<25mm的导线束,采用图6-192所示的方式进行捆扎;

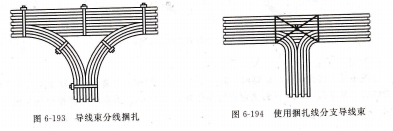

对于导线束直径>25mm时,采用图6-193所示的方式进行捆扎;导线束如果只允许使用捆扎线进行捆扎时,捆扎方法如图6-194所示。

如果分支导线束需要从主导线束中分出接入到终导线束分线捆扎,端接线块时,每相邻的3~4个接线块上的导线捆扎在一起;对于跳开关上的监控导线,分线不允许接触到结构的金属部分。

寻线束分线捆扎,使用捆扎线分支导线束正确,内径量表量规.

量规是指经过精确加工,具有一定尺寸精度的、用于快速测量的标准量具(块)。量规按作用可分为:极限量规、塞尺(间隙规)、线径规、圆角规(半径规)、钻头规、螺距规、孔规等。

极限量规,只能检查工件是否在两个极限范围内,而不能读出丁件的具体尺寸。极限量规分有通规和止规两种。

不通用量规检查接头,通规与止规通塞尺(间隙规),线径规,圆角规,钻头规.

塞尺是测量间隙的量规。它是一组厚薄不同的钢片,使用时选一片或多片组合,放人待测间隙中,感到稍有摩擦就为合适,从片上的数字可以知道间隙的大小。塞尺有以mm为单位和以in为单位两种。

线径规是测量导线金属丝直径的量规(直径的大小用数字号数表示)。它的周边有很多大小不同的开口,使用时找两个相邻缺口,金属丝能通过其中的一个但不能通过另一个,在能通过的缺口两侧标示的数字就是金属丝的直径和线号数。

圆角规也称半径规,用来检测丁件内、外圆角的半径。

钻头规可用于检查钻头直径。钻头规按照英制钻头的尺寸类别有分数型号、字母型号和数字型号三种规格塞尺(问隙规).
