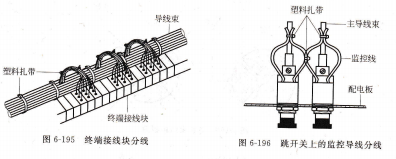

SMW010AF塑料扎带导线柬,主导线束监控线,塑料扎配电板终端接线块,终端接线块分线,导线束的弯曲,跳开关上的监控导线分线.

在导线束捆扎和敷设中,导线束如果需要弯曲,弯曲半径不得过小。通常线束的最小弯曲半径为导线束外圈直径的6倍。导线束中如果只包含两根导线,那么弯曲半径以其中最粗导线的直径为基准。对于BE、BF或光纤导线束,它们的最小弯曲半径为最粗导线直径的3倍。AWG 22号至AWG 10号铜、铝导线的最小弯曲半径如表6-12所示。

导线最小弯曲半径表,最小弯曲半径6mm,7.5mm,10mm,15mm.

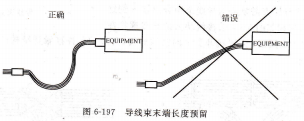

导线束末端长度预留,导线束中的导线和电缆在考虑连接器拆装、终端的拆装和设备移动等因素时,导线束应超过其实际需要的最小长度约50mm,如图6-197所示。

正确错误,导线束末端长度预留,滴水环的制作.

导线束接人终端设备前需要用多余长度的导线束制作一个滴水环。制作滴水环所使用的导线长度从连接器到最近的固定点间不得超过300mm。滴水环的制作结构所示。

圆角规,注意:切勿用钻头规检测铰刀的直径,应使用千分尺检测铰刀规格。

钻头规,螺距规,螺距规是测量螺距的量规,有公制和英制之分。测量时用螺距规齿牙和螺纹牙配合,借助透光方法可完成测量。

孔规用于一定深度位置的孔径测量,是一种尺寸取样工具。孔规自身没有刻度,需和千分尺或游标卡尺一起配合使用。孔规有两种形式,T形规和球形规。

组合量具是由一个钢直尺和三个辅助测量件组合而成的多功能量具。3个测量件根据测量任务安装到钢直尺上并可左右移动。

钢直尺有公制和英制两种。钢直尺的一面有一条长槽用来安装测量件。公制钢尺与普通直尺一致;英制钢尺按其对每英寸的分度,有小数和分数的刻度,组合量具支撑座.

支撑座与钢直尺组合,一侧与钢尺垂直,另一侧与钢直尺成45°,在垂直边头上装有水平仪和划针。它们的组合可以检查工件表面的平直度,同时显示另一边是否垂直或水平,也可以作为深度尺和高度尺使用。45°角边可用作奎5°角划线规。

量角器(分度规),量角器上装有水平仪和分度规,并有一锁钮。量角器与直尺配合可用于测量和检查工件角度,并可给出任何要求角度的划线。单独使用量角器可以测量舵面偏转角度。

中心头(规),中心头用于确定工件圆心。将所测工件放于中心头V形槽中,以钢直尺为基准,在端头划一直线,再任意转动圆形材料一个角度,再划一直线,两线的交点即为工件圆心。

组s量角器组合量角器(见图3-54)由基座、圆环、圆盘、旋钮、水平仪组成。圆盘上有0-180-0的刻度,水平仪固定在圆盘上。圆环在“0”刻线两侧只有10条刻线,为十分之几度;基座和圆环支掉座.
