TME 1205S步骤1:扎线在导线束上绕两个圈。

步骤2:在两个环上增加一个死结。

步骤3:使用热剥离器、电烙铁或剪刀剪去多余扎线头,留下6mm(0.2362in)。

步骤4:在高温区域使用-7和-8扎线捆扎导线束时须在捆扎结上涂上CAF4标记胶。

导线束捆扎与分线,导线束捆扎要求,导线束捆扎时要求被捆扎的导线排列整齐,导线不能出现交叉现象,如图6-187所示。

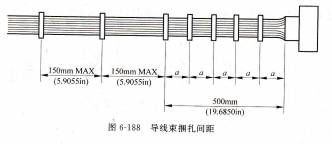

用扎带捆扎导线束时,导线束捆扎结间隔最大为150mm,在有连接器的一端,扎带需连续安装5个,每个扎带之间的问隔为100mm,如图6-188所示。

对于带编织防护网的导线束,扎带安装的间距为70~10omm,如图6-189所示。

正确错误按器导线束捆扎(⒌9055h),(5.9055in),(19.6850in)导线束捆扎间距,带编织网导线束,扎带f=700-1000rnn1,带编织网的导线束捆扎间距,通常一根导线束的直径不得大于50mm,若大于50mm要求把导线束分成若干分线束。

对于由若干个分线束构成的总线束,各个分导线束不能使用扎带进行捆扎,必须使用扎线捆扎,总线束可以使用扎带进行捆扎。

带游标尺的千分尺读数方法同英制,有效数字按照对应精度确定。

干(百)分表,千分表是用相对测量法测量和检查工件尺寸和形位偏差的量具。

表亮大指针测量杆,公制游标刻度,千分表,常用英制千分表的精度为0.001in,表盘圆周分100格,大指针转动一圈(100格)为0.lin,刻度盘上每小格代表0.001in。表盘上的小指针用于记录大指针旋转圈数,大指针转动一圈,小指针转动一小格,即0.1in。

常用公制百分表的精度为0.01mm。表盘圆月分100格,大指针转动一圈(100格)为1mm,即每小格代表0.01mm。表盘中小指针的功用与上述英制千分表相同。千(百)分表可用于检查表面不平行度、圆柱体锥度、圆柱体的椭圆度和间隙等。

用千(百)分表测量工件时,必须装到相应的表架上。

千(百)分表与内径测量架组合,可用来测量工件孔径。

测椭圆度和端面跳动量,内径测量架组合,内径量表.

内径量表又称内卡表,是一种小量程测量仪表。使用时,将仪表侧边的手柄压下,两个测爪收缩至最小,将其放人测量部位,松开手柄,测爪外张,此时读取表盘数据即为被测内孔尺寸。由于每块表测量范围是有限的,使用时注意量程的选择。使用内径量表前,应将测爪放入与其配套的内孔规中检查是否与仪表起点一致。
