OB6666CP电子姿态指示仪

发布时间:2019/12/20 19:08:14 访问次数:1518

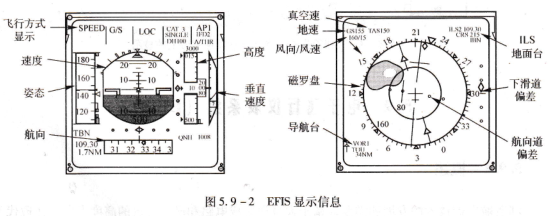

OB6666CP电子飞行仪表系统(EFIS)是综合电子仪表系统的子系统,它是一种综合的彩色电子显示系统,完全取代了独立式的机电式地平仪、航道罗盘、电动高度表、马赫―空速表和其他机电式仪表等,提供最重要的飞行信息。EFIs系统所显示的信息十分广泛,其主要显示内容为(见图5.9-2)。

主要飞行参数:如飞机的姿态、高度信息、速度信息、A/P和A/T的衔接状态及工作方式,甚至重要的警告信息等。

主要的导航信息:各种导航参数和飞行计划等。

系统的故障信息。

驾驶员通过EFIS的显示信息,能实时地对相应飞机系统的工作状态进行全过程监控。机务人员利用电子飞行仪表系统,可进行故障分析和隔离。

EFIs的基本组成,该系统的基本部分有:显示组件(DU)、显示计算机和相应的控制面板。不同型号的飞机,由于所选装电子飞行仪表系统的厂家不同,部件的名称也不尽相同。在空中客车飞机,每个显示管理计算机(DMC)包含两种显示处理功能模块,它们负责驱动EFIs和ECAM的显示。而波音飞机也有相应的计算机来完成,如波音737/757称为符号发生器,新一代波音737称为显示电子组件(DEU),波音747称为EFIs/EICAs接口组件(EIU),B777的此功能组件安装在飞机信息管理系统(AIMs)柜里,称为核心处理组件/图像产生器(CPM/G愆),但它们的基本功能都相同。在现代的大型飞机上,所有EFIS和EICAs或ECAM功能都曲一个计算机来完成。

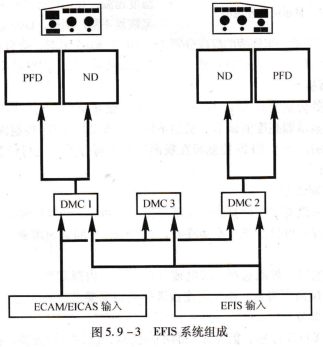

图5.9-3所示为EFIS系统,它是由4个显示器、3个显示管理计算机(符号发生器)(有些飞机只选装两套),两个选择控制板和转换控制面板及光传感器组成。

其中,显示器包括主飞行显示PFDND,每个驾驶员前仪表板都装有PFD和ND两个显示器。在较早期的飞机,显示器分别称为电子姿态指示仪(EADI)和电子水平指示仪 (EHSI)。

左、右显示管理计算机分别提供正、副驾驶员PFD和ND显示信息;中显示管理计算机处于热备份状态。各个计算机之间有数据总线交联,进行数据比较监控,当某一个计算机失效时,通过控匍板人工选择备用计算机,以确保系统的正常工作。如果某个显示器出故障时,显示的信息可自动或由人工转换到另一个显示器工作。确保那些重要的飞行数据不因某工部件出现故障而丢失．
