CRB2A4E510JT在图9.2.4所示并行比较A/D转换电路中,若输入电压vI为负电压,试问电路能否正常进行A/D转换?为什么?如果不能正常工作,需要如何改进电路?

己知在图9.2.4所示并行A/D转换器中vref=10V,%=9Ⅴ,试问输出数字量d2d1d0?

在图9.2.7所示逐次比较型A/D转换器中,完成一次A/D转换器所需时间为多少?轮换时间与哪些因素有关?

试问双积分型A/D转换器输出数字量NB与下述哪些参数有关?(a)积分时间常数;(b)时钟脉冲频率;(c)输入信号电压;(d)计数器位数;(e)运放的零漂;

比较并行比较型A/D转换器、逐次比较型A/D转换器、双积分型A/D转换器的优、缺点,试问应如何根据实际系统要求合理选用?

A/D转换器和D/A转换器是组成现代数字系统的重要部件,应用日益广泛.

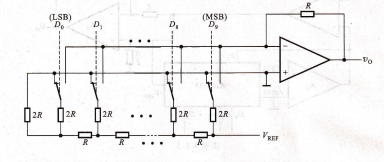

倒T形电阻网络D/A转换器具有如下特点:电阻网络仅有R和2R两种电值;各2R支路电流Ji与相应Di数码状态无关,是一定值;由于支路电流流向运放反相端时不存在传输时间,因而具有较高的转换速度。够在权电流型D/A转换器中,由于恒流源电路和高速模拟开关的运用使其具有精度高、转换速度快的优点,双极型单片集成D/A转换器多采用I此种类型电路。

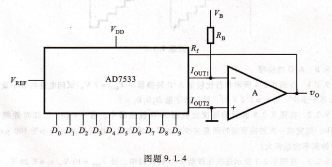

D/A转换器有两种输出方式。双极型输出电路与输入编码有关。无论哪种输出方式,在使用时应注意进行零点和满量程调节。

不同结构的A/D转换器有各自的特点,在要求转换速度高的场合,可选用并行A/D转换器;在要求精度高的情况,可以采用双积分型A/D转换器,当然也可选用高分辨率的其他形式A/D转换器,但成本会增加。由于逐次比较型A/D转换器在一定程度上兼顾了以上两种转换器的优点,因此得到普遍应用。

A/D转换器和D/A转换器的主要技术参数是转换精度和转换速度。目前,A/D与D/A转换器的发展趋势是高速度、高分辨率以及易于与微型计算机接口。

HDL文本输人 硬件描述语言是用文本的形式描述硬件电路的功能、信号连接关系以及时序关系。它虽然没有图形输入那么直观,但功能更强,可以进行大规模、多个芯片的数字系统的设计。常用的HDL有ABEL、ⅤHDL和Ⅴerilog HDL等。

测试平台 当逻辑电路的设计输人到计算机后,需要测试其逻辑功能或时序关系的正确性。测试平台用于编写或绘制激励信号。

仿真和综合工具 仿真工具包括对电路的功能仿真和时序仿真。功能仿真用于验证电路的功能和逻辑关系是否正确。时序仿真考虑门及连线的延时,验证系统内部工作过程及输人输出的时序关系是否满足设计要求。

综合工具将HDL描述的电路的逻辑关系,转换为门和触发器等元件及其相互连接的电路形式。

数字电路在正确设计和安装后,必须经过严格的测试方可使用。测试时必须各有下列基本仪器设各。

数字电压表 用来测量电路中各点的电压,并观察其测试结果是否与理论分析一致。

电子示波器 常用来观察电路各点的波形。一个复杂的数字系统,在主频率信号源的激励下,有关逻辑关系可以从波形图中得到验证。逻辑分析仪是一种专用示波器,例如,它可以同时显示8~32位的数字波形,十分有利于对整体电路各部分之间的逻辑关系进行分析。

人们在自然界感知的许多物理量中,有一些物理量例如速度、压力、温度、声音、质量以及位置等具有一个共同的特点,即它们在时间上是连续变化的,幅值上也是连续取值的。这种连续变化的物理量称为模拟量,表示模拟量的信号称为模拟信号,处理模拟信号的电子电路称为模拟电路。在工程技术上,为了便于处理和分析,通常用传感器将模拟量转换为与之成比例的电压或电流信号,然后再送到电子系统中进一步处理。电压和电流常用图形来表示,图1.1.1(a)所示为由热电偶得到的一个模拟电压信号波形。

数字信号,与模拟量相对应的另一类物理量称为数字量。它们是在一系列离散的时刻取值,数值的大小和每次的增减都是量化单位的整数倍,即它们是一系列时间离散、数值也离散的信号。表示数字量的信号称为数字信号。将工作数字信号.
