RG1005P-4752-B-T5互补推挽对管道通常由1只NPN型三极管和1只PNP型三极管组成，选用时要求两管配对（即性能参数要一致)。在实际应用时,应根据应用电路具体要求。 后级功率放大电路中的互补推挽对管，应选用大电流、大功率、低噪声三极管。

功率驱动用大功率三极管要安装散热器,中小功率管作功率驱动时也应采取散热措施。 直流放大用差分对管,由于对管参数不可能完全一致,应采用补偿元件和平衡调节措施,以消除零点漂移。

常见的互补推挽对管有2SC945/2SA733、2SC1815/2SA1015、2N5401/2N5551、S8050/S8550。                        .

常用的大功率互补对管有2SC2922/2SA1216、2sC3280/2SA1301、2SC3281/2SA1302、 2N3055/MJ2955。

带阻二极管的选用 带阻三极管在家用电器中常用,只能做到“专管专用”。选用带阻三极管时.应根据I极管在电路使用过程中输人电压的高低、开关速度、饱和深度、功耗等要求及结合内部电阻器的阻值搭配.来选择合适的管型。

带阻三极管主要在录像机、DVD机、彩色电视机等家用电器中使用，一般不能作为普通三极管使用。

三极管的替代

三极管的替代原则是同型号替代,但不同型号间也可根据以下原则替代。

二极管使用的材料相同的可以替代.如硅管替代硅管,锗管替代锗管。

极限参数高替代参数低的三极管。如Ⅱ:R)cF。高的就替代LI(:R)(・E()低三极管,P cM较大可以替代P cM小的三极管。

性能好的三极管替代性能差的二极管,如`高的二极管可以替代`低的三极管(但`不能过高),Fcr。小的三极管可以替代rcE0大的三极管。

高频、开关管代换普通低频二极管,高频管和开关管也可以相互取代,开关特性要求高的电路,一般的高频管不能替代开关管。

复合管可以代替单管。

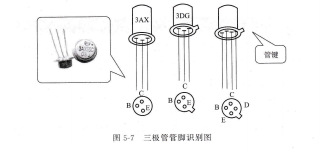

三极管管型的判别 一般国产的二极管管型不论是NPN还是PNP,都可以从管壳上标注的型号来辨别。依照部颁标准,三极管引脚的排列方式具有一定的规律。对于国产小功率金属封装三极管,底视图位置放置,使三个引脚构成等腰=角形的顶点上.从左向右依次为E、B、C;有管键的三极管,从管键处按顺时针方

向依次为E、B、C,二极管管脚识别图如图5-7所示。
