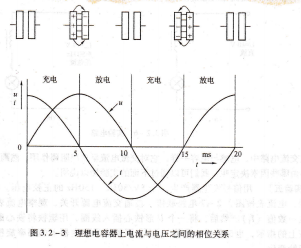

F258010PC电流的变化(因为电阻上的电流与电压同相)。蚝通道测量出的是电容上的电压变化,但此处将公共端选在C点,所以,应在示波器上选择“invcrsc”功能,测出的波形,如图3.2-5所示。

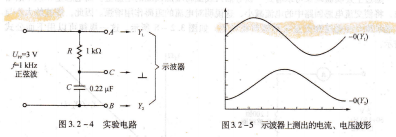

图3.2-4 实验电路

图3.2-5 示波器上测出的电流、电压波形

电感器的交流阻抗感抗

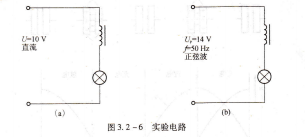

[实验四] 将一个插人铁心的1200匝的线圈与一个灯泡串联,然后联接在10V的直流电源上,如图3.2-6(a)所示。闭合电源开关,观察灯泡是否亮。

将上述电路的10V直流电源换成14V/50Hz的交流电源,如图3.2-6(b)所示。再闭合电源开关,观察灯泡是否亮。

结果:图3.2-6(a)中的灯泡亮;图3.2-6(b)中的灯泡不亮。

可见,一个电感线圈具有很小的直流电阻(只是线圈的导线电阻),而具有较大的交流电阻。电感线圈对交流电的阻碍作用,我们称之为感抗。用XL表示。

在交流电路中,电感与电容一样,它对交流电流呈现出阻碍作用。然而,这一阻碍作用的大小由哪些因素决定呢?我们可以通过下面的实验加以说明。
