D42S4170-80某双积分型A/D转换器中,计数器为十进制计数器,其最大计数容量为(3000)10。已知计数时钟脉冲频率屁P=30 kHz,积分器中R=100 kΩ,C=1 uF,输人电压vI的变化范围为0~5V,试求:

第一次积分时间r1。

求积分器的最大输出电压vomax.

当vREF=10Ⅴ,第二次积分计数器计数值入=(2500)lO时,输人电压的平均值为

多少?

在图9.2.8所示的双积分型A/D转换器中,设时钟脉冲频率为/rP,其分辨率为n位,写出最低的取样频率表达式。

在双积分型A/D转换器中,输人电压vI和参考电压yREF在极性和数值上应足什么关系?如果|%|>|y盹F|,那么电路能完成模数转换吗?为什么?

在应用A/D转换过程中应注意哪些主要问题,用满度值为10V的8位A/D换器对输入信号幅值为0.5Ⅴ的电压进行模数转换,这样使用正确吗?为什么?

前面几章讨论了组合逻辑电路和时序逻辑电路的分析和设计方法。这些分析和设计方法是建立在真值表、卡诺图和状态表的基础上,针对功能相对单一的基本逻辑单元电路进行的。如果将这些基本逻辑部件组成规模更大,功能更复杂的数字电路时,用经典的逻辑图和逻辑代数方程等进行描述、设计就比较困难,需要采用新的方法来描述和设计。

本章首先介绍数字系统的基本概念,数字系统的设计方法以及数字系统的实现方法。然后介绍两种常用的设计工具,即算法状态机ASM①图和寄存器传输语言RTL②,并列举简单的实例说明数字系统的设计过程和实现方法。通过讲述这些引导性的内容以期初学者获得数字系统设计的基础知识和设计技巧。

Algorithmic state Machine的缩写。

Register Transfer Language的缩写。

根据电路写出输出电压v0的表达式。

试问实现输人为2的补码时的双极性输出电路中‰、R:、‰EF和片内的R

什么关系?

可编程放大器(数控可变增益放大器)电路如图题9,1.5所示。

推导电路电压放大倍数Av=to/oI的表达式。

当输入编码为(001H)和(3FFH)时,电压放大倍数Ay分别为多少?

试问当输人编码为(000H)时,运放A1处于什么状态?

试用D/A转换器AD7533和计数器74161组成如图题9.1.6所示的阶梯波形发

生器,要求画出完整的逻辑图。

图题9.1.6

9.2 A/D转换器

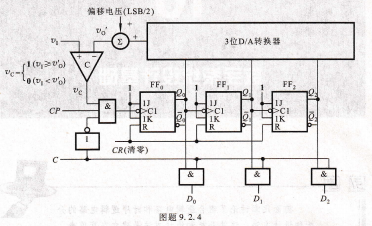

9,2.1 在图9.2.4所示并行比较型A/D转换器中7REF=7V,试问电路的最小量化单位Δ等于多少?当v1=2.4Ⅴ时,输出数字量D2DIDo=?

在图9.2.5所示的逐次比较型A/D转换器中,若n=1o,已知时钟频率为1 MHz,则完成一次转换所需时间是多少?如果要求完成一次转换的时间小于100 us,试

问时钟频率应选多大?

在图9.2.7所示逐次比较型A/D转换器中,设‰EF=10V,vI=8,26V.
