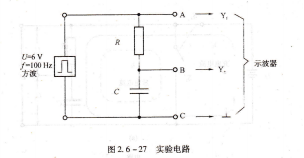

[实验八] 将一个0.22uF的电容器、一个4.7kΩ的电阻与函数发生器按图2.6-27

实验电路联接。设定函数发生器,使其输出6Ⅴ/100比的方波。(使用方波作为电源可以省去控制电容器充放电的开关)输出6Ⅴ时模拟电容器充电;输出OV时,模拟电容器放电。联接示波器,接通函数发生器的电源开关,用A通道观察方波,用B通道观察电容器上的电压。然后,将电容器与电阻的位置对调,用A通道观察方波,用B通道观察电容器上的电流。

(注意:示波器不能直接测量电流,这里用电阻上的电压反映电流的变化规律)

结果:在示波器上观察到电容器两端电压和流过电容器电流的充放电曲线,如图2.6-28所示.

[实验九] 将上述电路中的4.7kΩ固定电阻换成10kΩ的可调电阻,并从小到大调

整,观察充放电曲线的变化。

结果:电阻越大,电容器两端电压到达最大值所需要的时问越长.

可见,电容器的充电时问与电阻成正比.

[实验十] 将上述电路中的可调电阻固定.将0.22uF的电容器换成10uF.观察充放电曲线的变化。

结果:电容量越大,电容器两端电压到达最大值所需要的时间越长.

可见,电容器的充电时间与电容量成正比.

[实验十一]将上述电路中的可调电阻固定.电容器为10uF,将输出方波幅度调整到12V,观察充放电曲线的变化。

结果:充电电压升高,电容器两端电压到达最大值所需要的时间没有改变。

可见,电容器的充电时问与所加电压无关

从上述四个实验可以得知,电容量(C)、电阻(R)的大小影响着电容器充放电时间的长短。囚此,我们把R与C的乘积称为电路的时间常数。用“r”来表示。它的数学表达式T=RC
