吸合和释放电压或自保持/复归电压

   继电器的吸合和释放电压或自保持/复归电压的测试方法有两种,一种是脉冲法,一种是直流法。 FAN2502S25X这两种测试方法的绕组加电波形如图1199所示。传统手工测试一般都采用直流法,因为其比较容易实现。将继电器的触点组接上负载指示灯,然后将一直流稳压电源接在被测继电器的绕组上,缓慢调节稳压源电压,同时监视继电器触点组的状态,即可测到吸合电压和释放电压。

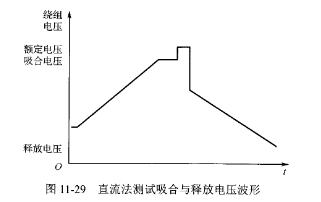

   图1199 直流法测试吸合与释放电压波形

   由图1⒈29可知用直流法测试时,绕组电压是渐变上升或下降的。电压施加时间过长会导致继电器线圈发热,而线圈发热会导致线圈电阻增大,线圈电阻增大会导致规定的吸合和释放时间或自保持/复归电压变大。

   采用脉冲法测试吸合电压时绕组电压每次是从零电压上跳的,采用脉冲法测试释放电压时绕组电压每次是从额定工作电压下跳的,如图11-30所示。

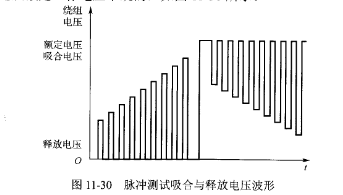

   图1I.30 脉冲测试吸合与释放电压波形

   对于自保持/复归电压测试要遵循下述方法:

   (1)自保持线圈阶跃施加规定的自保持电压,触点应转换到自保持状态;

   (2)自保持线圈电压阶跃升高到额定线圈电压然后阶跃降低至零;

   (3)复归线圈阶跃施加规定的复归电压,触点应转换到复归状态;

   (4)复归线圈电压阶跃升高到额定线圈电压后阶跃降至零。

   由于继电器自身的特性,两种测试方法测试会有不同的测试结果,相比之下脉冲法的测试更接近实际使用情况。标准也明确规定当两种测试方法有不同的结果时,应以脉冲法的测试结果为准。但脉冲法由于测试方法较为复杂,通常需要专用测试设备才能完成。
