自由口协议通信指令应用举例
本程序功能为上位机和PLC之间的通信,PLC接收上位机发送的一串字符,直至收到回车符为止PLC又将信息发送回上位机。

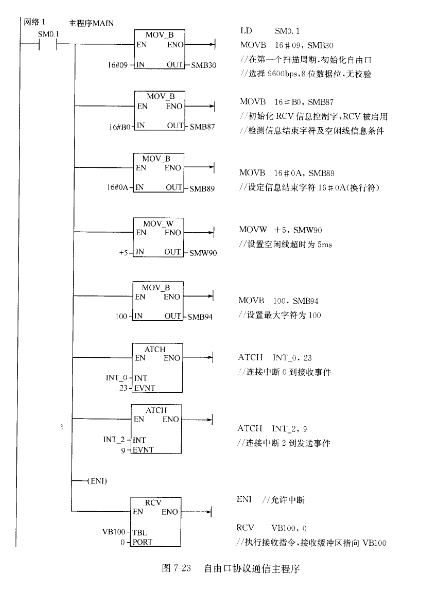

自由口协议通信指令应用举例的主程序如图⒎23所示,本程序实现的功能是接收一个字符串, K4J55323QG-BC12直至接收到换行字符。接收完成后,信息会发送回发送方。中断0为接收完成中断程序,如图724所示。中断0实现的功能是如果接收状态显示接收结束字符,则附加一个10ms计时器,触发传输并返回。中断1为10ms定时触发发送,如图725所示。中断2为发送字符中断事件,如图⒎26所示。
自由口协议通信指令应用举例
本程序功能为上位机和PLC之间的通信,PLC接收上位机发送的一串字符,直至收到回车符为止PLC又将信息发送回上位机。
自由口协议通信指令应用举例的主程序如图⒎23所示,本程序实现的功能是接收一个字符串, K4J55323QG-BC12直至接收到换行字符。接收完成后,信息会发送回发送方。中断0为接收完成中断程序,如图724所示。中断0实现的功能是如果接收状态显示接收结束字符,则附加一个10ms计时器,触发传输并返回。中断1为10ms定时触发发送,如图725所示。中断2为发送字符中断事件,如图⒎26所示。
