从接口连接器到保护器件之间的印制线宽度应尽量增大
发布时间:2017/6/26 19:59:30 访问次数:425
根据调查结果,这段布线的宽度为5而l,符合CAD的设计要求。另外,为了验证保护电路是否能够达到设计目标,采用飞线连接后再进行测试,发现在差分时钟信号线之间施加1.5kⅤ的浪涌信号,测试结束后接口完好, LM2595T-ADJ/NOPB业务也一切正常。此外,还发现接收端的时钟信号线端口测试结果与发送端的一样,印制线也在施加浪涌电压1.5kⅤ时发生熔断现象。

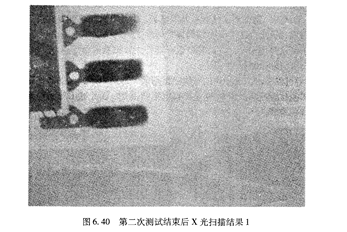

第二次测试结束后,Ⅹ光扫描结果如图6.硐和图6.41所示。
由此看来,是PCB布线的宽度太小,通流量不够,使得在浪涌测试瞬时大电流通过时发生印制线熔断现象。
【处理措施】
根据以上的实验结果,时钟接口的印制线宽度不够、通流量不足,导致在浪涌大电流通过时发生熔断。所以解决此问题也比较简单,只要将印制线的宽度增加,如10mⅡ。
【思考与启示】
从接口连接器到保护器件之间的印制线宽度应尽量增大,建议宽度至少为10mⅡ。
根据调查结果,这段布线的宽度为5而l,符合CAD的设计要求。另外,为了验证保护电路是否能够达到设计目标,采用飞线连接后再进行测试,发现在差分时钟信号线之间施加1.5kⅤ的浪涌信号,测试结束后接口完好, LM2595T-ADJ/NOPB业务也一切正常。此外,还发现接收端的时钟信号线端口测试结果与发送端的一样,印制线也在施加浪涌电压1.5kⅤ时发生熔断现象。
第二次测试结束后,Ⅹ光扫描结果如图6.硐和图6.41所示。
由此看来,是PCB布线的宽度太小,通流量不够,使得在浪涌测试瞬时大电流通过时发生印制线熔断现象。
【处理措施】
根据以上的实验结果,时钟接口的印制线宽度不够、通流量不足,导致在浪涌大电流通过时发生熔断。所以解决此问题也比较简单,只要将印制线的宽度增加,如10mⅡ。
【思考与启示】
从接口连接器到保护器件之间的印制线宽度应尽量增大,建议宽度至少为10mⅡ。
