存储单元和位数同时扩展
发布时间:2016/7/8 20:44:56 访问次数:643
如果存储器芯片既要扩展位数,又要扩H-31-MAGNET展存储器单元,下面将举例说明如何连接及连接中应考虑的一些问题。

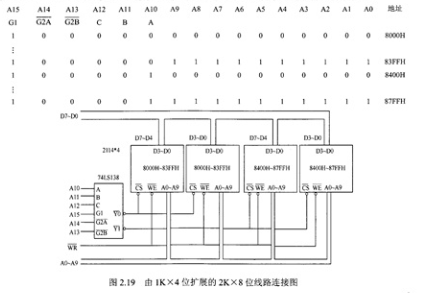

若用2114(1K×4位)来扩展2K×8位RAM,这既需要位数的扩展,又需要单元的扩展,现采用全译码方式来进行设计,采用3-8译码器γLs138作为译码芯片。设计中,将A15、A14、A13分别与G1、G2A、G2B连接,A⒓、A11、A10分别与与C、B、A连接,显然当A15A14A13=lO0时⒎Ls138芯片工作,在A12A1lA10=000时Y0=0有效,A⒓A11A10=001时Y1=0有效。线路设计图如图2.19所示,地址分配分析如下:
如果存储器芯片既要扩展位数,又要扩H-31-MAGNET展存储器单元,下面将举例说明如何连接及连接中应考虑的一些问题。
若用2114(1K×4位)来扩展2K×8位RAM,这既需要位数的扩展,又需要单元的扩展,现采用全译码方式来进行设计,采用3-8译码器γLs138作为译码芯片。设计中,将A15、A14、A13分别与G1、G2A、G2B连接,A⒓、A11、A10分别与与C、B、A连接,显然当A15A14A13=lO0时⒎Ls138芯片工作,在A12A1lA10=000时Y0=0有效,A⒓A11A10=001时Y1=0有效。线路设计图如图2.19所示,地址分配分析如下:
