画总线时,为了和一般的导线区分,一般喜欢画斜线来表示分支线,此时需要自己决定走线路径, AAT4626IAS-1-T1只需在想要拐点处单击即可。

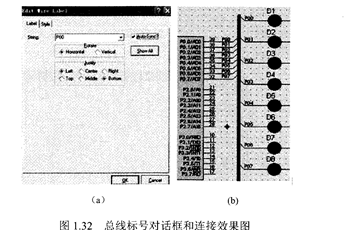

   单击绘图工具栏中的导线标签按钮鹦,使之处于选中状态。将鼠标的指针置于图形编辑窗口欲标标签的导线上,跟着鼠标的指针就会出现一个“×”号,表明找到了可以标注的导线,单击导线,弹出编辑导线标签窗口,如图1.32(a)所示。在“String”栏中,输入标签名称(如P0ω,单击“oK”按钮,结束对该导线的标签标定。同理也可以标注其他导线的标签,连接效果如图1,32(b)所示。

   图1.32 `总线标号对话框和连接效果图

   注意:在标定导线标签的过程中,相互接通的导线必须标注相同的标签名。
