程序解释
发布时间:2015/9/21 20:32:45 访问次数:455
在X2为OFF状态时，移位输入Xl接通， ADV7180BCP32Z-RL内部继电器WR3(即内部继电器R30到R3F)的内容左移一位。如果数据输入XO位ON，左移一位后R30置1；如果数据输入XO位OFF，左移一位后R30置0。在复位输入X2接通（上升沿）时，WR3的内容被清除（WR3所有位变为0）。 ‘
指令使用说明

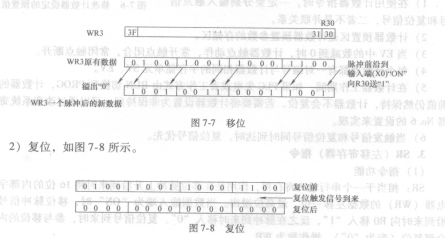

1)移位，如图7-7所示。
WR3rsa-——五币司
WR3原有数据 脉冲前沿到
2)复位，如图7-8所示。
3)使用SR指令编程时，必须有数据输入、移位和触发信号
在X2为OFF状态时，移位输入Xl接通， ADV7180BCP32Z-RL内部继电器WR3(即内部继电器R30到R3F)的内容左移一位。如果数据输入XO位ON，左移一位后R30置1；如果数据输入XO位OFF，左移一位后R30置0。在复位输入X2接通（上升沿）时，WR3的内容被清除（WR3所有位变为0）。 ‘
指令使用说明
1)移位，如图7-7所示。
WR3rsa-——五币司
WR3原有数据 脉冲前沿到
2)复位，如图7-8所示。
3)使用SR指令编程时，必须有数据输入、移位和触发信号
