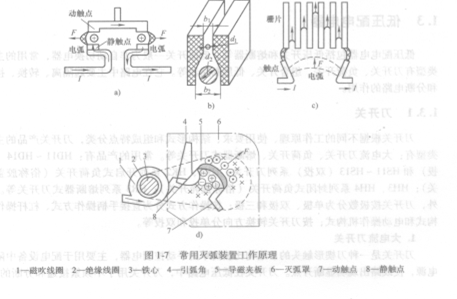

栅片灭弧：其原理 MC74HC138ADR2G图l-7c所示。触点切断时产生的电弧在磁吹力和电动力作用下被拉长后，推向一组静止的金属片，这组金属片称为栅片，它们彼此间是互相绝绿的，电弧进入栅片后，被分割成一段段串联的电弧，每一栅片又相当于一个电极，使每段短电弧的电压达不到燃弧电压。同时栅片还具有冷却作用，致使电弧迅速熄灭。

   磁吹灭弧：其磁吹灭弧示意图l-7d所示。在触点电路中串入吹弧线圈，该线圈产生的磁场由导磁夹板引向触点周围，其方向由右手定则确定（为图中×所示），触点间的电弧所产生的磁场，其方向为O和O所示。这两个磁场在电弧下方的方向相同（叠加），在弧柱上方的方向相反（相减），所以弧柱下方的磁场强于上方的磁场。在下方磁场作用下，电弧受力的方向为F所指的方向，在F的作用下，电弧被吹离触点，经引弧角引进灭弧罩，使电弧熄灭。

   为了强化灭弧效果，一般要同时采取几种灭弧装置。

   低压配电电器包括低压开关和熔断器等。低压开关一般为非自动切换电器，常用的主要类型有刀开关、负荷开关、组合开关、低压断路器等。它在电路中主要起隔离、转换、接通和分断电路的作用。
