计数器预置区是计数器预置参数的存储区。

    当EV中的数减到O时，计数器触 ADN4604ASVZ-RL点动作，常开触点闭合，常闭触点断开。

   每个计数器都有一对编号与计数器相同的字存储单元SV、EV。

   在计数器工作期间，如果PLC失电或者工作方式由RUN切换到PROG，计数器的当前值仍然保持，计数器不会复位。若需要将计数器设置为非保持型，可以通过改变系统寄存器No.6的设置来实现。

   当触发信号和复位信号同时到达时，复位信号优先。

   SR（左移寄存器）指令

   (1)指令功能

   SR:相当于一个串行输入寄存器，作用是在移位脉冲上升沿到来时将16位的内部字继电器( WR)的数据左移一位，最高位溢出。当数据输入端为“ON”时，移位脉冲信号前沿到来时向RO移人“1”，反之茌脉冲到来时移人“0”。复位信号到来时，参与移位的内容全部复位（变为“0”）。操作数为WR

   (2)编程实例

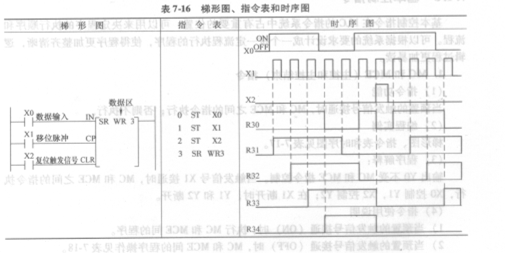

   梯形图、指令表和时序图见表7 -16。

   表7-16梯形图、指令表和时序图
