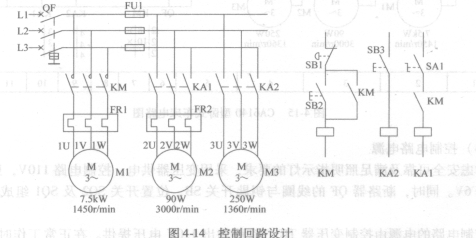

从车床的拖动方案可知，IRF4905PBF控制回路应有三个基本控制环节，如图4-14所示。

  一是主轴拖动电动机Ml的控制环节。考虑到操作方便，主电动机Ml在刀架拖板上设置停止和起动按钮SB1、SB2进行操纵，接触器KM辅助常开触点与控制按钮组成自锁控制电路。

   二是冷却泵电动机M2的控制环节。由于主轴电动机Ml和冷却泵电动机M2在控制电中采用顺序控制，所以，只有当主轴电动机Ml起动后，即KM辅助常开触头闭合时，装在床头板上的旋转开关SA1，由它与中间继电器KA1组成控制电路，控制冷却泵电动机M2 进行起停。转动旋转开关SA1，冷却泵电动机M2才可能起动。当Ml停止运行时，M2自行停止。

   三是快速电动机M3的控制环节。M3工作时间短，为了操作灵活，由按钮SB3与中间继电器KA2组成点动控制电路。刀架移动方向（前、后、左、右）的改变，是由进给操作手柄配合机械装置实现的。如需要快速移动，按下SB3即可。
