信号指示与照明电路

   控制变压器TC的二次侧IRF4905SPBF分别输出24V和6V电压，作为车床低压照明灯和信号灯的电源。EL作为车床的低压照明灯，由开关SA2控制；HL为电源信号灯。它们分别由FU4和FU3作为短路保护。如图4-15所示。

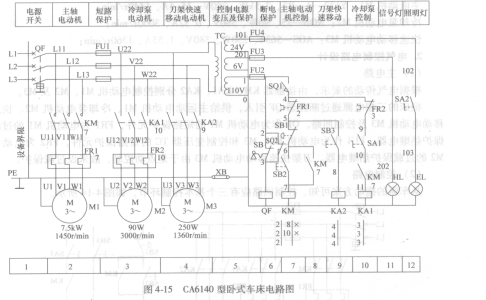

   图4-15  CA6140型卧式车床电路图

   控制电路电源

   考虑安全可靠及满足照明指示灯的要求，采用变压器供电，控制电路110V，照明24V，指示灯6V。同时，断路器QF的线圈与钥匙开关SB、位置开关SQ2及SQ1组成安全保护电路。

   控制电路的电源由控制变压器TC二次侧输出110V电压提供。在正常工作时，位置开关SQ1的常开触点闭合。打开床头皮带罩后，SQ1断开，切断控制电路电源，以确保人身安全。钥匙开关SB和位置开关SQ2在正常工作时是断开的，QF线圈不通电，断路器QF能合闸。打开配电盘壁龛门时，SQ2闭合，QF线圈通电，断路器QF自动断开。如图4-15所示。

   绘制电气原理图

   根据各局部线路之间互相关系和龟气保护线路，画成电气原理图，如图4-15所示。
