C2000 Piccolo MCU LED照明和通信套件TMDSIACLEDCOMKIT基本特性如下：

   (1)交流电源供电，MC14052BDR2完整的LED照明电源，效率约为90%。

   (2)通过UCC28810D进行功率因数校正(PFC)控制，功率因数大于0.99。

   (3)通过Piccolo数字控制实现隔离谐振LLCDCfDC。

   (4)通过Piccolo进行远程连接，包括DALI、DMX512和电力线通信（PLC，单独出售）。

   (5) Piccolo支持高达250W的6通道独立和多串调光。

   C2000TM MCU的模块化controlCARD概念，使开发者能够使用价格、性能和外设功能设置要求方面均为适合的各种C2000TM MCU进行实验。

   附带的controISUITE软件提供用于对AC-DC电源、多串LED控制和高级通信进行完整闭环控制的简便易用和开源演示GUI、软件示例和文档。

   注：对于用交流LED照明和通信套件开发电力线通信(PLC)，需要电力线通信附加套件( TMDSPLCMODA-P3X)和电力线调制解调器开发者套件(TMDSPLCKIT-V3)。

   电力线通信附加套件( TMDSPLCMODA-P3X)包括模拟前端插入式模块和能够使用交流LED照明和通信套件实现电力线通信的Piccolo controlCARD。

   电力线调劁解调器开发者套件( TMDSPLCKIT-V3)包括电力线调制解调器，用于使用交流LED照明和通信套件实现点对点PLC通信。

   该操作还需要零调制解调器电缆(供应商：TigerDirect.com)和USB转串口适配器（供应商：CP Technologie），未包含在套件中。

   软件和示例项目均可通过controlSUITE免费提供。

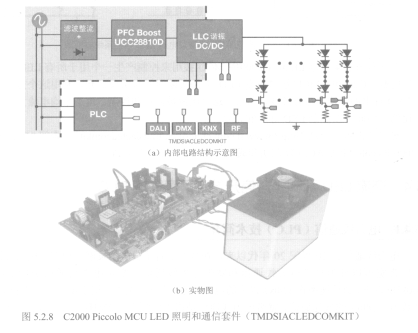

   C2000 Piccolo MCU LED照明和通信套(TMDSIACLEDCOMKJT)内部电路结构示意图和实物图如图5.2.8所示。
