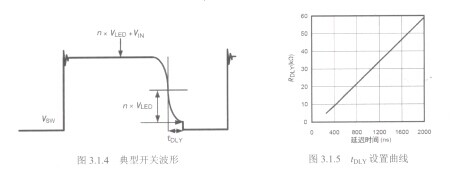

ZCD（零交叉检测）引脚端对变压器辅助绕组进行零电流检测。当ZCD电压低于VZCD(TRIG)电平时，M430F133IPM内部RS触发器便向/DLY延迟模块发送一个ZCD信号，触发下一个开关周期。该引脚的双检测( ARM/TRIG)，可以确保开关FET在隔离变压器次级零电流时“开启”。FET开关的典型开关波形图如图3.1.4所示，TPS92310还会为ZCD检测提供300ns的空余时间，以避免出现任何可能的振铃影响。

   为了降低转换器工作期间的EMI和开关损耗，TPS92310使用了一个DLY引脚，连接一个外部电阻，可以很容易地控制延迟计时器。利用这个DLY引脚，TPS92310可以确保变压器绕组零电流，无需“开启”主开关FET。必须根据隔离变压器主绕组电感和开关FET漏极充电之间的谐振频率，来考虑预设延迟计时器值。利用下列方程式，可以计算得到：

   岛为变压器一次绕组电感；CDS为MOSFET输出电容；tDLY用于控制VCOMP的放电时间，因此它必须由连接在DLY引脚的外部电阻RDLY来设置，如图3.1.5所示。其中：

   ZCD引脚同时也用作输出过压保护。辅助绕组上的正电压呈现为输出LED电压，会被连接在芯片外的分压式电阻器检测到（在图3.1.1中的R2和R3，RU=R2，RL=R3）。ZCD引脚上的过压超出OVP阈值3个周期。驱动输出应被关闭，并且控制器实施重启模式。
