图1.2.4是一个升压型转换器，该升压ADS8332IRGET型转换器可在输出电压总是大于输入电压时使用。可以将LED串联一个电阻作为升压型转换器的负载，连接在升压型转换器的输出端。电流监测（检测）可通过测量电阻器两端的电压获得，其中该电阻器应与LED串联。由于MOSFET开关管对接地进行驱动，并且电流感应电阻也采用接地参考，因此此类拓扑设计起来就很容易。该电路的一个不足之处是在短路期间，通过电感器的电流会毫无限制。这可以通过保险

丝或电子断路器的形式来增加故障保护。此外，某些更为复杂的拓扑也可提供此类保护。

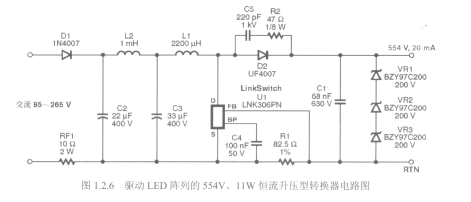

    一个驱动LED阵列的554V、11W恒流升压型转换器电路‘61如图1.2.6所示，电路采用了一个LinkSwitch-TN器件，可以从直流554V的单路正电压（以中线输入电压为参考）提供20mA的恒流。该电路为单条LED灯串提供了理想的驱动解决方窠。

   图1.2.6驱动LED阵列的554V、11W恒流升压型转换器电路图
