双光控延时节电开关
发布时间:2014/12/1 19:30:42 访问次数:1126

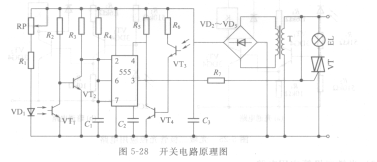

双光控延时节电开关,AD5322BRMZ它可用于照明灯的自动控制。在白天,楼道和走廊里不论有人或无人经过,照明灯都不会点亮;而在夜晚,当有人经过时照明灯会自动点亮,并延时一段时间(可自行设定)后自动熄灭,实现了方便生活和节约用电的目的。用于防盗报警和节水开关时,只要将负载换成警笛电磁阀即可。开关电路原理如图5-28所示。时基集成电路555与R4、Cl等构成单稳态,稳态时其输出端3脚为低电平,当其触发端2脚有负脉冲触发或为低电平时,3脚输出高电平,单稳态电路进暂稳态,经过一段时
间,电路自动翻转到初始稳定状态,3脚又变为低电平,暂稳态结束。3脚输出高屯平的持续时间是Tw,即为暂稳态时间。Tw可按下式计算:Tw≈1.lR4 Ci(s)(式中,R4的单位为Mn,C1单位为tLF)。
红外发光二极管VDi与光敏三极管VTi构成光控电路;光敏三极管VT3与自然光构成路灯光控电路。白天光照强度较大,VT3的c-e极间呈现低电阻,在VT4有较大的偏置电流而导通,其集电极也就是555电路的强迫复位端4脚为低电平,处于复位状态,其3脚输出为低电平,此时双向晶闸管VT的控制极无触发电压,处于关’断状态,灯泡EI。不亮。到夜晚光照强度明显减弱,VT3呈高电阻,使VT4由导通变为截止,使4脚变为高电平,电路退出复位状态,其3脚输出高电平。如果此时VDi发出的红外光照射在光敏管VTi上,则VTi呈现低电阻,VT2的基极为低电平,VT2截止,其集电极也就是2脚为高电平,故555电路仍处于初始稳定状态,3脚为低电平,双向晶闸管VT关断,灯泡El。仍不亮。当有人经过而挡住VDi与VTi之间的光路时,VTi因收不到红外光照射呈现高电阻,VT2寻通,2脚变为低电平,5 5 5进入暂稳态,3脚输出高电平,此高电平通过限流电阻R,触发双向晶闸管VT,使其由关断变为导通,灯泡EL点亮。经过一段时间后,电路暂稳态结束,3脚变为低电平,VT关断,EL熄灭。变压器T、二极管VD2~VDs以及C3构成变压器降压、桥式整流、滤波电源,为整个光控电路提供工作电压。
双光控延时节电开关,AD5322BRMZ它可用于照明灯的自动控制。在白天,楼道和走廊里不论有人或无人经过,照明灯都不会点亮;而在夜晚,当有人经过时照明灯会自动点亮,并延时一段时间(可自行设定)后自动熄灭,实现了方便生活和节约用电的目的。用于防盗报警和节水开关时,只要将负载换成警笛电磁阀即可。开关电路原理如图5-28所示。时基集成电路555与R4、Cl等构成单稳态,稳态时其输出端3脚为低电平,当其触发端2脚有负脉冲触发或为低电平时,3脚输出高电平,单稳态电路进暂稳态,经过一段时
间,电路自动翻转到初始稳定状态,3脚又变为低电平,暂稳态结束。3脚输出高屯平的持续时间是Tw,即为暂稳态时间。Tw可按下式计算:Tw≈1.lR4 Ci(s)(式中,R4的单位为Mn,C1单位为tLF)。
红外发光二极管VDi与光敏三极管VTi构成光控电路;光敏三极管VT3与自然光构成路灯光控电路。白天光照强度较大,VT3的c-e极间呈现低电阻,在VT4有较大的偏置电流而导通,其集电极也就是555电路的强迫复位端4脚为低电平,处于复位状态,其3脚输出为低电平,此时双向晶闸管VT的控制极无触发电压,处于关’断状态,灯泡EI。不亮。到夜晚光照强度明显减弱,VT3呈高电阻,使VT4由导通变为截止,使4脚变为高电平,电路退出复位状态,其3脚输出高电平。如果此时VDi发出的红外光照射在光敏管VTi上,则VTi呈现低电阻,VT2的基极为低电平,VT2截止,其集电极也就是2脚为高电平,故555电路仍处于初始稳定状态,3脚为低电平,双向晶闸管VT关断,灯泡El。仍不亮。当有人经过而挡住VDi与VTi之间的光路时,VTi因收不到红外光照射呈现高电阻,VT2寻通,2脚变为低电平,5 5 5进入暂稳态,3脚输出高电平,此高电平通过限流电阻R,触发双向晶闸管VT,使其由关断变为导通,灯泡EL点亮。经过一段时间后,电路暂稳态结束,3脚变为低电平,VT关断,EL熄灭。变压器T、二极管VD2~VDs以及C3构成变压器降压、桥式整流、滤波电源,为整个光控电路提供工作电压。
