压电式传感器的等效电路

   压电传感器在受外力作用时，在两个HCPL-7520V-500E电极表面将要聚集电荷，且电荷量相等，极性相反。这时它相当于一个以压电材料为电介质的电容器.

   e-压电材料的相对介电常数；

   E——压电元件的厚度；

   A-压电元件极板面积。

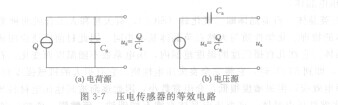

   因此可以把压电式传感器等效成一个与电容相并联的电荷源，如图3-7(a)所示，也可以等效为一个电压源，如图3-7(b)所示。

   图3-7压电传感器的等效电路

   压电传感器与测量仪表连接时，还必须考虑电缆电容Cc、放大器的输入电阻Ri和输入电容Ci以及传感器的泄漏电阻Ro。图3-8所示为压电传感器完整的等效电路。
