1)实训目的

   ①了解差动变压器的基本结构；

   ②掌握差动变压器的调试方法；

   ③掌握差动变压器及其差 AD7398BRUZ动整流电路的工作原理。

   2)实训装置

   ①差动变压器式位移传感器（如WY-5D位移传感器）一个；

   ②螺旋测微仪一台；

   ③正弦信号发生器(Uo =0～5V，f=lkHz) -台；

   ④差动整流电路板一块；

   ⑤数字式电压表一块。

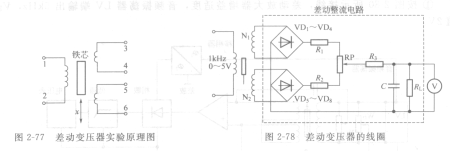

   3)实训原理差动变压器的线圈结构示意如图2-77所示。差动变压器的原边、副边之间的互感随铁芯的移动而变化，当铁芯处于中间位置时，副边线圈的互感系数相等。因副边两线圈的绕向相反，所以输出电压为零。当铁芯移动时，副边两线圈感应电压不同，输出就不为零。通过测量输出电压的大小就可以反映铁芯位移的大小。

   如图2-78所示，传感器的两个二次侧线圈(Ni、N2)电压分别由两组桥式整流电路变换成直流电压后相减。采用这种差动整流电路，零点没有残余电压，性能较好。Ri、R2为限流电阻，RP为电气调零电位器，RI。为负载电阻，R。、C组成滤波器。
