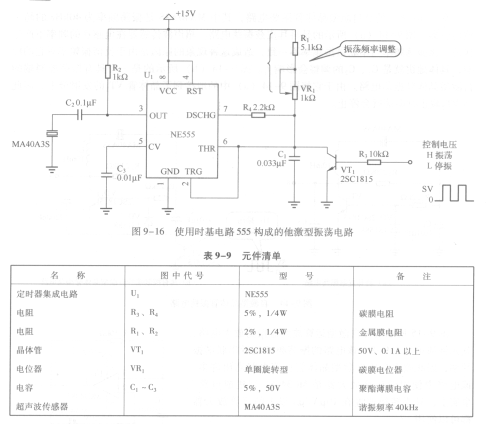

他激型驱动电路图9-16所示为使用时基电路555构成的他激型振荡电路，MP7720DS其元件清单见表9-9。他激型驱动电路具有可以自由选择振荡频率的优点，当然这也带来了频率不够稳定的缺点。

    555电路在lOkHz以下时的振荡频率温度系数为50ppm/OC，当频率进一步提高时频率温度特性会变差，在40kHz时变为100~ 200ppm门C。由此推算，当温度变化10℃时频率的变化量约为100Hz，这么大的变化量还不足以影响超声波传感器的正常工作。这里讲的温度系数只是其自身的温度系数，不包括元器件温度系数的影响。不过，只要Ri、R2选用温度系数小的金属膜电阻器，C，选用温度系数小的聚丙烯薄膜电容器或聚苯乙烯薄膜电容器即

可。在宽带域超声波传感器的情况下，因为其通频带较宽，所以也可以使用聚酯薄膜电容器。
