发射用的超声波传感器的驱动方式有自激型与他激型之分。

   自激型驱动电路自激型驱动电路就像石英振子那样，利用超MC908JB8JDWE声波传感器自身的谐振特性使其在谐振频率附近产生振荡。

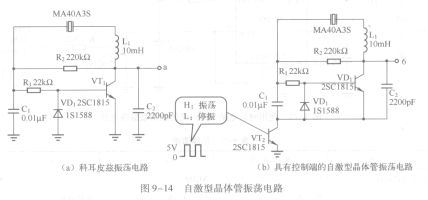

   图9-14所示的是自激型晶体管振荡电路，其中MA40A3S是振荡频率为40kHz的超声波传感器。图9-14 (a)所示的是科耳皮兹振荡电路。超声波传感器在电感性的频率下产生振荡。该振荡频率与串联谐振频率不一致，造成这种现象的原因是由于反谐振频率对它的影响，具体地讲就是C．、C：的调整会影响，。图9-14 (b)所示的是一个具有振荡控制端的自激型晶体管振荡电路。由于它将图9-14 (a)中的地接到了晶体管VT2的发射极上，因此当VT2截止时振荡就会停止。

   (a)科耳皮兹振荡电路    (b)具有控制端的自激型晶体管振荡电路

   图9-14  自激型晶体管振荡电路

   图9-15所示的是自激型运算放大器振荡放大电路，其元件清单见表9-8。该电路的振荡频率接近串联谐振频率，因此效率会比自激型晶体管振荡电路高出许多。该电路中使用的运算放大器是MC34082型集成电路。事实上，只要转换速度在10 l.t,V/l_t,s以上的运算放大器都可以使用。
